Какво прави главната разпределителна уредба с променлив ток в метален корпус надеждна за модерно електроразпределение?

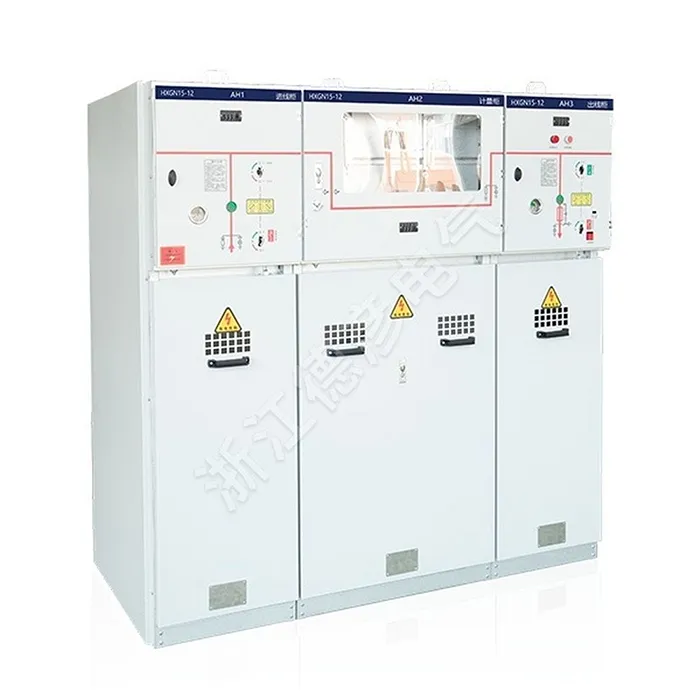

Главно разпределително устройство за променлив ток в метален корпусе компактно решение за разпределение на средно напрежение, предназначено да подобри непрекъснатостта на захранването, оперативната безопасност, изолирането на повреди и ефективността на инсталацията. Чрез комбиниране на функции за превключване, защита, изолация и заземяване в метален корпус, това оборудване е особено подходящо за градски разпределителни мрежи, промишлени съоръжения, търговски сгради, инфраструктурни проекти и приложения за възобновяема енергия. Това ръководство обяснява неговата структура, принцип на работа, ключови технически параметри, функции за безопасност, сценарии на приложение и практически съображения за избор на правилната конфигурация.

Съдържание

• 1. Разбиране на главната разпределителна уредба с променлив ток в метален корпус
• 2. Защо е важно при разпределение на средно напрежение?
• 3. Как е структурирана разпределителната уредба?
  • Превключващи и защитни компоненти
  • Отделения за кабели и връзки
  • Метален корпус и дизайн за безопасност
• 4. Как работи магистралната пръстенна система?
• 5. Кои технически параметри са най-важни?
• 6. Основни ползи за проекти за електроразпределение
• 7. Къде се използва често?
• 8. Какво трябва да проверят купувачите преди да поръчат?
• 9. Съображения за инсталиране, работа и поддръжка
• 10. Конфигурации с въздушна изолация и газова изолация
• 11. Често задавани въпроси
• 12. Заключение

1. Разбиране на главната разпределителна уредба с променлив ток в метален корпус

Променливотоково метално затворено пръстеновидно главно разпределително устройство е електрическо разпределително устройство за средно напрежение, предназначено да получава, разпределя, превключва, изолира и защитава електрическа енергия в рамките на пръстеновидна или радиална разпределителна мрежа. Той поставя съответното комутационно и защитно оборудване в заземен метален корпус, създавайки компактно и организирано решение за приложения със средно напрежение.

Съгласно IEC 62271-200 разпределителната и контролната апаратура с променлив ток в метален корпус обхваща оборудване с номинално напрежение над 1 kV и до 52 kV включително. Пръстеновите главни модули са една практична форма на това оборудване и са широко свързани с кабелни разпределителни системи за средно напрежение.

Терминът „основен кръг“ описва мрежовото разположение, а не просто самия шкаф. В типична пръстеновидна мрежа захранването може да достигне до разпределителна точка от две посоки. Ако кабелна секция развие повреда, засегнатата секция може да бъде изолирана, докато останалата мрежа продължава да получава захранване по алтернативния маршрут.

За собствениците на проекти тази архитектура се справя с едно от най-важните предизвикателства при дистрибуцията: поддържане на електрическо обслужване, като същевременно контролира размера на оборудването, сложността на работа и рисковете за безопасността.

2. Защо е важно при разпределение на средно напрежение?

Съвременните електрически мрежи трябва да се справят с нарастващи натоварвания, като същевременно поддържат надеждно обслужване. Индустриалните предприятия, търговските комплекси, болниците, транспортните съоръжения, центровете за данни и инсталациите за възобновяема енергия не винаги могат да понасят продължителни прекъсвания на захранването.

Правилно проектираната пръстеновидна главна система осигурява няколко предимства:

• Непрекъснатост на доставките:Пръстеновата конфигурация може да осигури алтернативен захранващ път след изолирана повреда.
• Изолиране на грешки:Операторите могат да изключат засегнатия участък, без ненужно да спират цялата разпределителна мрежа.
• Компактен монтаж:Интегрираното превключващо оборудване намалява отпечатъка в сравнение с някои конвенционални устройства.
• Оперативна безопасност:Металните кутии, устройствата за заземяване, блокировките и индикацията за позиция помагат за намаляване на оперативните рискове.
• Гъвкава конфигурация:Различни комбинации от товарни превключватели, прекъсвачи, предпазители, токови трансформатори, напреженови трансформатори и заземителни превключватели могат да бъдат проектирани според изискванията на проекта.

Тези характеристики правят пръстеновидното главно разпределително устройство особено ценно, когато пространството е ограничено и непрекъснатостта на електрическото обслужване е основен приоритет при проектирането.

3. Как е структурирана разпределителната уредба?

Въпреки че конфигурациите варират в зависимост от производителя и класа на напрежението, типично AC метално затворено пръстеновидно главно разпределително устройство включва няколко функционални секции. Разбирането на тези раздели помага на купувачите да оценят по-точно техническите предложения.

Превключващи и защитни компоненти

Комутационната секция може да включва прекъсвачи на товара, вакуумни прекъсвачи, комбинации предпазител-превключвател, разединители и заземителни превключватели. Подходящото разположение зависи от това дали оборудването е предназначено основно за превключване на захранващи линии, защита на трансформатора, прекъсване на повреда или комбинация от тези функции.

Превключвателят за прекъсване на товара обикновено е предназначен за превключване на нормален ток на натоварване, докато прекъсвачът осигурява по-всеобхватна способност за прекъсване на повреда. Когато се използват предпазители, комбинацията ключ-предпазител може да осигури защита на трансформатора и захранващото устройство в рамките на подходящ диапазон на приложение.

Поради тази причина купувачите никога не трябва да оценяват шкафа само по неговия номинален ток. Цялостната философия за защита трябва да съответства на трансформатора, захранващото устройство, кабела и защитната система нагоре/надолу по веригата.

Отделения за кабели и връзки

Кабелното отделение осигурява интерфейса между разпределителната уредба и външната мрежа средно напрежение. В зависимост от дизайна, той може да съдържа кабелни накрайници, заземителни превключватели, токови трансформатори, трансформатори на напрежение, компоненти за защита от пренапрежение или други аксесоари.

Правилната кабелна съвместимост е от съществено значение. Необходимият размер на кабела, типът на завършване, нивото на изолация, фазовото разстояние и методът на инсталиране трябва да бъдат потвърдени преди производството на оборудването.

Метален корпус и дизайн за безопасност

Металният корпус отделя захранваните компоненти от околната среда и създава определена механична структура за вътрешното оборудване. Правилното разделяне може също да помогне за ограничаване на последствията от вътрешни грешки.

Заключващите механизми са друга важна характеристика. Механичните или електрически блокировки могат да помогнат за предотвратяване на опасни работни последователности, като например затваряне на заземителен превключвател, докато захранвана верига остава свързана.

За инсталации с по-висок риск класификацията на вътрешната дъга и устройствата за освобождаване на налягането трябва да се разглеждат като част от цялостния проект за безопасност. Някои налични в търговската мрежа RMU системи уточняват производителността на вътрешната дъга според определени условия на изпитване, демонстрирайки защо точната класификация трябва да бъде проверена, а не предполагана.

4. Как работи магистралната пръстенна система?

Основният принцип на работа е ясен. Няколко разпределителни пункта са свързани чрез кръгова мрежа средно напрежение. Всяко основно звено на пръстена контролира част от мрежата и може да осигури връзка към трансформатор или товар надолу по веригата.

По време на нормална работа мрежата може да работи с дефинирана отворена точка или друга конфигурация, одобрена от комуналните услуги. Ако възникне повреда в кабела, операторите или автоматизирана система за защита могат да идентифицират и изолират засегнатия участък. След това здравите части на мрежата могат да останат захранвани от наличния захранващ път.

Това разположение не означава, че всеки пръстен автоматично осигурява непрекъснато захранване. Действителната непрекъснатост зависи от дизайна на мрежата, координацията на защитата, процедурите за превключване, автоматизацията, резервирането и работните изисквания на комуналните услуги.

Поради тази причина качеството на цялостната разпределителна схема е също толкова важно, колкото и самото разпределително устройство.

5. Кои технически параметри са най-важни?

Изборът на оборудване въз основа само на напрежение и ток може да създаде сериозни проблеми на проекта. Пълната техническа спецификация трябва да отчита параметрите на електричеството, механиката, околната среда и безопасността.

IEC 62271-200 е особено уместен, тъй като установява изисквания за променливотокови разпределителни и контролни уреди в метален корпус в рамките на определения диапазон на напрежение. Други стандарти могат да се прилагат за отделни компоненти, включително превключватели за високо напрежение, прекъсвачи, комбинации превключвател-предпазител, разединители и заземителни превключватели.

6. Основни ползи за проекти за електроразпределение

Компактен отпечатък

Пръстеновата главна разпределителна уредба е проектирана да комбинира няколко разпределителни функции в относително компактно устройство. Това е особено полезно в градски подстанции, търговски сгради, промишлени предприятия и инфраструктурни проекти, където площта е скъпа.

Подобрена оперативна гъвкавост

Множество функции за превключване позволяват на операторите да изолират избрани захранващи устройства, трансформатори или кабелни секции според оперативния план на мрежата. Това може да опрости процедурите за поддръжка и управление на повреди.

Подобрена защита на персонала

Метални кутии, системи за заземяване, блокировки, разделяне и подходящи класификации на производителността на дъгата могат да създадат множество слоеве на защита. Въпреки това, тези характеристики трябва да бъдат проверени спрямо действителната документация за тестване на продукта.

Намалена сложност на разпространението

Правилно конфигуриран RMU може да интегрира превключване на фидер и защита на трансформатора в стандартизиран пакет. Това може да опрости инженеринга, транспортирането, инсталирането и въвеждането в експлоатация в сравнение със сглобяването на множество отделни компоненти.

Подходящ за модерна инфраструктура

Същата основна архитектура може да поддържа конвенционално разпределение на комунални услуги, както и промишлени, търговски, възобновяеми енергийни, транспортни и други приложения със средно напрежение.

7. Къде се използва често?

Променливотоковото метално затворено пръстеновидно главно разпределително устройство е подходящо за широка гама разпределителни среди със средно напрежение.

• Градско електроразпределение:Компактни подстанции и подземни кабелни мрежи.
• Промишлени съоръжения:Фабрики, преработвателни предприятия, складове и производствени обекти.
• Търговски сгради:Търговски центрове, офис комплекси, хотели и големи търговски обекти.
• Обществена инфраструктура:Летища, железопътни съоръжения, болници, тунели и общински проекти.
• Възобновяема енергия:Системи за събиране и разпределение на слънчева и вятърна енергия.
• Жилищни сгради:Разпределение средно напрежение за големи общности и жилищни проекти.
• Трансформаторни подстанции:Управление на входящи и изходящи фидери и защита на трансформатора.

Търговските и промишлени проекти често дават приоритет на компактните размери, надеждното превключване, простата поддръжка и ясната координация на защитата. Проектите за възобновяема енергия могат да поставят допълнителен акцент върху дистанционното управление, устойчивостта на околната среда, мониторинга и автоматизацията.

8. Какво трябва да проверят купувачите преди да поръчат?

Закупуването на разпределителна апаратура за средно напрежение е техническо решение, а не просто сравнение на цените. Преди да направят поръчка, инженерите по проекта и екипите за доставки трябва да изготвят подробен технически график.

1. Потвърдете системното напрежение.Проверете изискванията за номинално и максимално работно напрежение.
2. Изчислете тока на натоварване.Не избирайте номинален ток само от табелката с данни на трансформатора, без да вземете предвид действителните работни условия.
3. Определете нивото на късо съединение.Номиналните стойности на кратковременната и пикова издръжливост на разпределителната апаратура трябва да съответстват на изчислението на повредата в мрежата.
4. Определете метода на защита.Определете дали проектът се нуждае от превключватели на товара, вакуумни прекъсвачи, предпазители или комбинация.
5. Проверете изискванията за кабела.Типът на кабела, края, размерът на проводника и наличното място за монтаж трябва да бъдат потвърдени.
6. Прегледайте изискванията за взаимно блокиране.Проверете необходимата последователност на работа и логиката за безопасност.
7. Потвърдете условията на околната среда.Вземете предвид температурата, надморската височина, влажността, нивото на замърсяване, сеизмичните условия и средата на инсталиране.
8. Поискайте тестова документация.Поискайте приложими доклади от типови изпитвания, записи от рутинни изпитвания, сертификати, чертежи и технически листове с данни.
9. Проверете достъпа за поддръжка.Уверете се, че операторите могат безопасно да инспектират, работят, тестват и поддържат оборудването.
10. Оценете бъдещото разширяване.Ако може да са необходими допълнителни захранващи устройства, обсъдете модулността и резервния капацитет преди производството.

Ясната техническа спецификация в началото на проекта може значително да намали недоразуменията при офертите, работата по препроектиране, забавянето на доставката и проблемите с пускането в експлоатация.

9. Съображения за инсталиране, работа и поддръжка

Дори добре проектираната разпределителна уредба изисква правилен монтаж и експлоатация. Монтажът трябва да следва одобрените от производителя чертежи и приложимите електрически разпоредби. Качеството на кабелното завършване е особено важно, тъй като лошото завършване може да създаде локално електрическо напрежение, прегряване или повреда на изолацията.

Преди захранване екипите по проекта трябва да проверят механичната работа, електрическите блокировки, непрекъснатостта на заземяването, кабелните връзки, настройките за защита, спомагателните вериги, системите за индикация и други подходящи функции.

Рутинната поддръжка трябва да се основава на инструкциите на производителя и действителната работна среда. Интервалите на проверка може да се нуждаят от корекция за силно замърсени места, висока влажност, често превключване или взискателни промишлени условия.

За интелигентни разпределителни системи могат да се обмислят и опционални функции за наблюдение и дистанционно управление. Тези функции могат да подобрят оперативната видимост и да поддържат по-бърза реакция при необичайни условия, когато са правилно интегрирани с контролната архитектура на сайта.

10. Конфигурации с въздушна изолация и газова изолация

Пръстеновите главни разпределителни уредби могат да бъдат проектирани около различни изолационни технологии. Конфигурациите с въздушна изолация използват въздуха като основна изолационна среда, докато конструкциите с газова изолация поставят критични компоненти в затворена изолационна среда. Решения с твърда изолация също се предлагат в някои продуктови гами.

Най-добрата конфигурация зависи от средата на проекта, а не от универсалната „най-добра“ технология. Купувачите трябва да оценят пространството, философията за поддръжка, екологичните изисквания, съображенията за жизнения цикъл, местните разпоредби и наличните доказателства от тестове на производителя.

11. Често задавани въпроси

Какво представлява променливотоковото метално затворено пръстеновидно главно разпределително устройство?

Това е разпределителна апаратура за средно напрежение, затворена в метален корпус и предназначена основно за превключване, изолиране, защита и разпределение в рамките на пръстеновидни или радиални електрически мрежи.

Какъв обхват на напрежението обикновено се свързва с пръстеновидно главно разпределително устройство?

Много комерсиални RMU продукти са проектирани за мрежи със средно напрежение, като 11 kV, 12 kV или 24 kV системи, докато други конфигурации могат да покриват допълнителни класове на напрежение. Правилната оценка трябва винаги да съответства на мрежата на проекта.

Пръстеновото основно устройство предотвратява ли прекъсвания на захранването?

Никое оборудване не може да елиминира всяко прекъсване. Пръстеновата подредба обаче може да подобри непрекъснатостта на захранването, като позволи изолирането на повреден участък, докато здравите участъци могат да останат захранвани чрез алтернативен път на захранване.

Каква е разликата между превключвател на товара и прекъсвач?

Товарният превключвател е предназначен предимно за превключване на нормален ток на натоварване в рамките на определената му способност. Прекъсвачът е проектиран да прекъсва токовете на повреда, както и да изпълнява нормални превключващи функции в рамките на номиналната си производителност. Схемата за защита трябва да определи кое устройство е подходящо.

Защо IEC 62271-200 е важен?

IEC 62271-200 определя изискванията за променливотокови разпределителни и контролни уреди в метален корпус за номинални напрежения над 1 kV и до и включително 52 kV. Той осигурява важна справка за оценка на конструкцията, тестването и работата на приложимото оборудване.

Може ли пръстеновидното главно разпределително устройство да се използва на открито?

Да, външните версии могат да бъдат проектирани с подходяща защита на корпуса и устойчивост на околната среда. Монтажът на открито обаче изисква специално внимание на влага, температура, прах, корозия, излагане на слънце и условия на място.

Какви документи трябва да поиска купувачът от производителя?

В зависимост от проекта, полезната документация може да включва технически лист с данни, еднолинейна диаграма, чертеж на общо разположение, схема на окабеляване, документация за типово изпитване, записи от рутинни изпитвания, ръководство за инсталиране, ръководство за експлоатация и приложими сертификати.

Как може да се избере правилната главна разпределителна уредба?

Започнете с мрежовото напрежение, непрекъснатия ток, нивото на повреда, философията на защитата, конфигурацията на кабела, изискванията за изолация, условията на околната среда, пространството за инсталиране, изискванията за безопасност и приложимите стандарти. След това тези параметри трябва да бъдат съпоставени с тестваната от производителя конфигурация на продукта.

12. Заключение

Променливотоковото метално затворено пръстеновидно главно разпределително устройство играе важна роля в съвременното разпределение на средно напрежение, защото съчетава компактна конструкция, контролирано превключване, изолиране на повреда, заземяване и защитни функции в интегриран модул. Стойността му е особено очевидна в мрежи, където непрекъснатостта на доставките, ограниченото пространство за инсталиране, оперативната безопасност и опростената архитектура на разпространение са важни.

За инженерите и екипите за доставки най-надеждният подход е да се избере оборудване според цялата електрическа система, вместо да се фокусира върху една спецификация като номинален ток или размер на шкафа. Ниво на напрежение, ток на повреда, координация на изолацията, стратегия за защита, условия на околната среда, производителност на вътрешната дъга, подреждане на кабела, блокировка, тестване и бъдещо разширение трябва да се разглеждат заедно.

Zhejiang Deyan Electric Co., Ltd.може да поддържа проекти за електроразпределение със средно напрежение с професионално конфигурирано електрическо оборудване и ориентирани към проекта технически решения. Независимо дали изискването включва градско разпределение, промишлено електроснабдяване, търговска инфраструктура или приложения за възобновяема енергия, изборът на правилно съчетана конфигурация на комутационната апаратура е основата за безопасна и надеждна работа.

Нуждаете се от подходящо решение за главна разпределителна уредба с променлив ток в метален корпус за вашия проект?Споделете вашето ниво на напрежение, номинален ток, изискване за късо съединение, инсталационна среда и мрежова конфигурация сZhejiang Deyan Electric Co., Ltd.за обсъждане на подходящото техническо решение. За продуктови спецификации, консултации по проекти и персонализирани изисквания,свържете се с наси позволете на нашия екип да ви помогне да изградите надеждна разпределителна система за средно напрежение.
