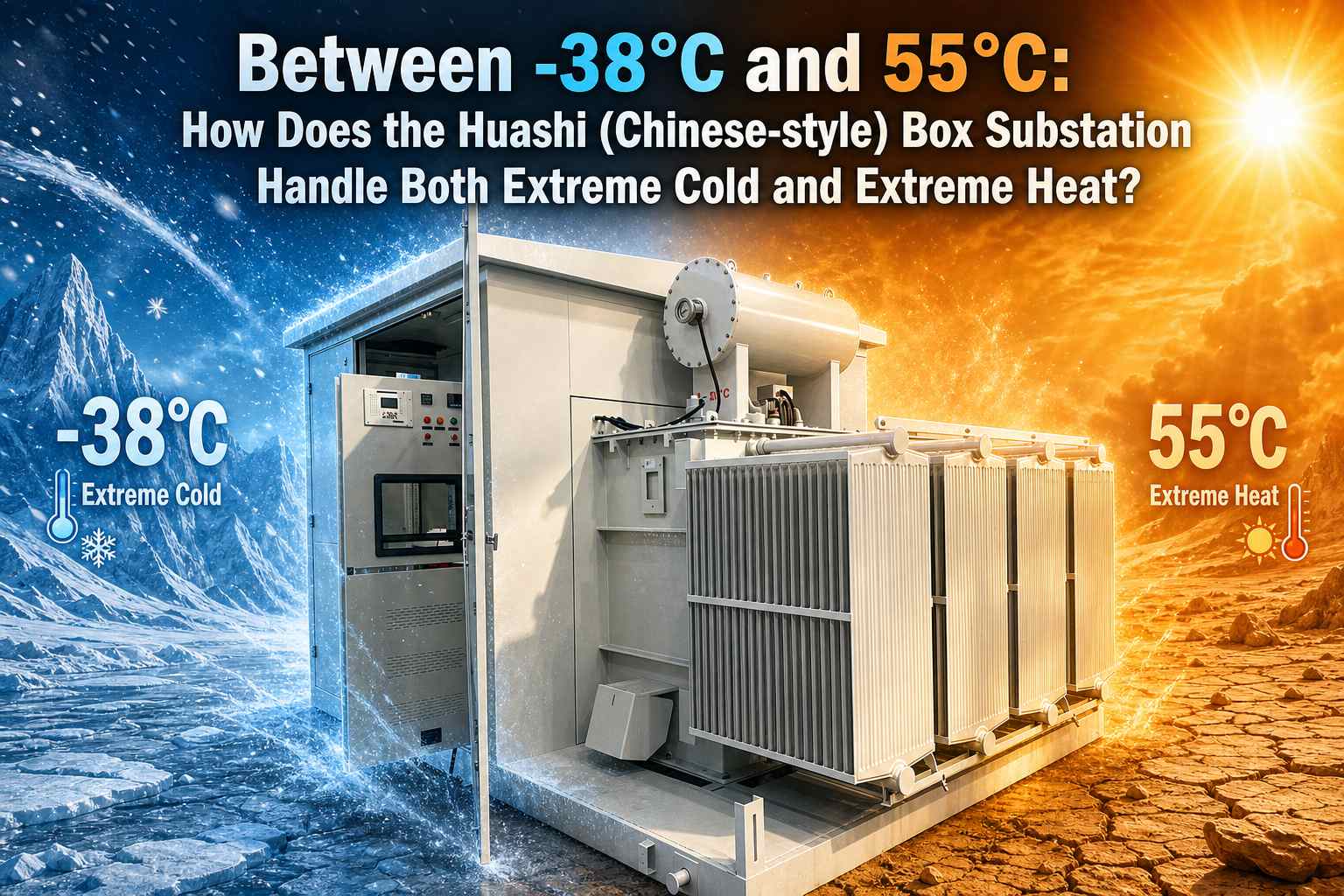

Между -38°C и 55°C: Как работи подстанцията Huashi (в китайски стил)

В отвъдморските обекти за нови енергийни проекти, като централноазиатското гоби, руския Далечен изток и африканските пустини, оборудването е изправено пред огромни температурни разлики през цялата година: зимните температури падат до -38°C, докато летните повърхностни температури се повишават до 55°C. При такива условия конвенционалните кутийни подстанции са силно предразположени към повреди, включително нискотемпературно втвърдяване на маслото, блокиране на превключвателния механизъм, изключване при високотемпературно претоварване и ускорено стареене на изолацията - пряко засягащи непрекъснатото производство на електроенергия от фотоволтаични и вятърни електроцентрали.Zhejiang Deyan Electric Co., Ltd.оптимизира и надгради своята кутийна подстанция в китайски стил за сложни експлоатационни условия в чужбина, постигайки стабилна и непрекъсната работа в широк температурен диапазон от -38°C до 55°C, осигурявайки надеждни сглобяеми решения за електроразпределение за глобални EPC изпълнители и нови клиенти на енергийни станции.

Това, което отличава кутийната подстанция в китайски стил от традиционните кутийни подстанции в европейски стил, е нейната основна характеристика: тялото на трансформатора е монтирано външно, с радиатори, директно изложени на въздуха, разчитайки на естествена вентилация за разсейване на топлината. Това му придава отличен потенциал за разсейване на топлината, което е основното предимство за адаптиране към сценарии с висока температура. Надграждайки тази структурна основа, Deyan Electric изпълни специализирани персонализирани проекти, насочени към двете основни болезнени точки на екстремен студ и екстремна топлина, разрешавайки предизвикателствата при експлоатацията на оборудването, причинени от огромни температурни разлики, с едно движение.

Висока температура 55°C Условия на работа: Подобрено разсейване на топлината, без изключване при висока температура

В проектите за близкоизточни и африкански пустини температурите на околната среда могат да достигнат до 55°C. Слънчевата радиация, съчетана с генерирането на топлина от трансформатора, прави конвенционалните абонатни станции силно податливи на защита от прегряване и намалена работа. Кутиевата подстанция Deyan в китайски стил използва външно монтирана радиаторна структура от отворен тип, използвайки напълно естественото конвективно охлаждане и намалявайки зависимостта от уязвими компоненти като вентилатори.

Обвивката на корпуса използва устойчива на UV лъчи стоманена плоча с флуоровъглеродно покритие, устойчива на атмосферни влияния, за да устои на интензивната слънчева радиация и да намали вътрешното натрупване на топлина. Отделенията за високо напрежение и ниско напрежение са оборудвани с интелигентна изпускателна система с контролирана температура, която автоматично активира принудителна вентилация, когато температурите достигнат зададен праг, комбинирана с филтърни екрани за прах за балансиране на разсейването на топлината и предотвратяването на пясък. Всички вътрешни компоненти са високотемпературни части от промишлен клас, а изолационните материали имат запазен резерв за повишаване на температурата, поддържайки стабилен номинален капацитет при 55°C и предотвратявайки спиране на станцията, причинено от прегряване на подстанцията.

Екстремен студ -38°C Условия на работа: Нискотемпературен антифриз, осигуряващ надеждно стартиране

Когато температурата на околната среда падне до -38°C, вискозитетът на конвенционалното трансформаторно масло се повишава рязко и може дори да се утаи парафин. Уплътненията на превключвателите стават крехки при ниски температури и контролните шкафове изпитват кондензация и замръзване, което прави невъзможно затварянето на оборудването.

За високостудени проекти Деян избира нафтено трансформаторно масло с ниска точка на течливост, което поддържа добра течливост при ниски температури. Отделенията за високо и ниско напрежение на подстанцията са оборудвани с интегрирано интелигентно отопление + антикондензационен модул за изсушаване, който автоматично активира отоплението, когато температурите паднат под зададена стойност, поддържайки работната температура на управляващите и защитните вериги.

Уплътнението на корпуса използва уплътнителни ленти от силиконов каучук, устойчиви на ниска температура, за предотвратяване на втвърдяване и напукване при ниска температура и за предотвратяване на проникване на влага, лед и сняг. Конструкцията на черупката е преминала проверка при нискотемпературен удар, без риск от крехко счупване в екстремни студени среди, осигурявайки гладко пускане в експлоатация при -38°C и адаптиране към вятърна енергия и фотоволтаични проекти в Централна Азия и Сибир.

Адаптиране на различни сценарии, отговарящи на стандартите за задгранични проекти

Кутиевата подстанция Zhejiang Deyan Electric в китайски стил включва отделение за високо напрежение, отделение за ниско напрежение и външно монтиран маслен трансформатор. Отличава се с компактна структура и по-малък отпечатък, което улеснява повдигането на място и бързия монтаж.

Той поддържа основни нива на напрежение от 10 kV/35 kV и може да бъде адаптиран за проекти в чужбина, включително фотоволтаични ускорители, вятърна енергия и разпределение на енергия за минно дело. Може да се произвежда в съответствие с международните стандарти на IEC и се предлага с CE, RoHS и други свързани сертификати, отговарящи на изискванията за съответствие на задгранични собственици и EPC изпълнители.

В допълнение към широкотемпературния дизайн, кутията се предлага в степени на защита IP54/IP55 и поддържа персонализиране на корозия срещу пясъчни бури и солни пръски, като се приспособява към тежки композитни среди като плата, пясъчни бури и крайбрежни зони. Пълният модул разполага с цялостно механично блокиране, отводители на пренапрежения, освобождаване на налягането и конфигурации за защита от газ, с удобна работа и поддръжка. Поддръжката на един модул не засяга работата на други блокове, което значително намалява разходите за експлоатация и поддръжка на станцията.

 Заключение

От -38°C изключително студени снежни полета до 55°C парещи пустини, екстремните температурни разлики вече не са пречка за нови енергийни проекти в чужбина. Кутиевата подстанция Zhejiang Deyan Electric в китайски стил, разчитайки на своя уникален структурен дизайн и технология за персонализиране в широк температурен диапазон, постига стабилна работа както при високи, така и при ниски температури, осигурявайки рентабилни решения за сглобяеми подстанции за глобално електроразпределение и нови енергийни проекти.

Ако търсите кутийна подстанция в китайски стил, способна да се адаптира към екстремни климатични условия, можете да се свържете с Zhejiang Deyan Electric за проектни технически решения и оферти.
