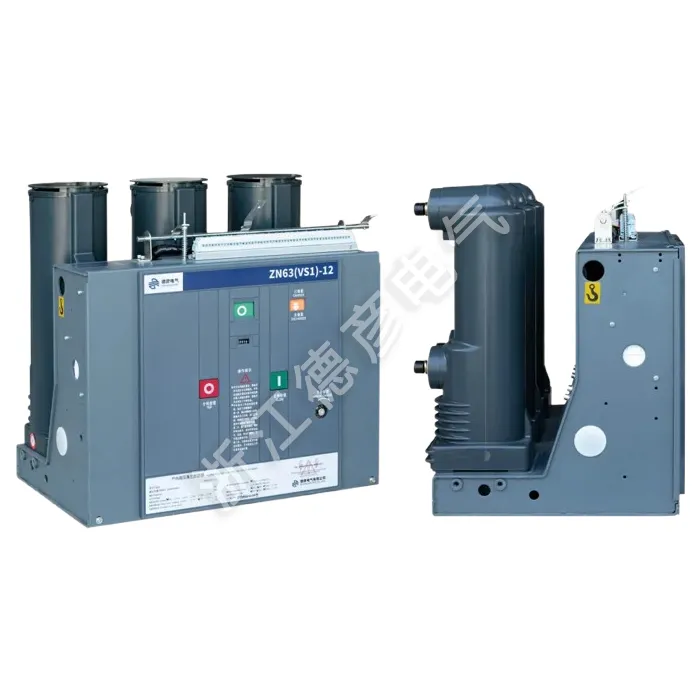

Вътрешен вакуумен прекъсвач с ръчна количка

Deyan Electric е професионален доставчик с богат опит в производството на индустриални електрически уреди, специализиран в R&D, производство, продажби и сервиз на индустриални електрически уреди. Неговите основни продукти включват енергийно оборудване като газоизолирани разпределителни уреди, пръстеновидни главни блокове, компактни подстанции и разпределителни уреди за високо/ниско напрежение.
Вътрешният вакуумен прекъсвач с дизайн на ръчна количка (изтеглящ се) за лесна поддръжка и тестване. Осигурява надеждна защита на веригата със своята технология за вакуумно прекъсване, компактна структура и гъвкава работа, което го прави идеален за системи за разпределение на енергия и промишлени приложения.

Изпратете запитване

Описание на продукта

Вътрешният вакуумен прекъсвач с ръчна количка е трифазен променлив ток 50Hz за вътрешно разпределително устройство с номинално напрежение 12kV. Подходящ е за приложения за управление и защита в промишлени предприятия, електроцентрали, подстанции и електрически съоръжения и е идеален за места, изискващи честа работа. Включващ интегриран оперативен механизъм и корпус на прекъсвача. Вътрешният вакуумен прекъсвач с ръчна количка може да бъде проектиран като фиксирана инсталационна единица или оборудван със специален механизъм за натискане, за да образува изтегляща се единица. Вътрешният вакуумен прекъсвач със секция на главната верига на дрезината може да включва напълно капсуловани полюси с твърда изолация за постигане на компактен размер, висока надеждност и работа без поддръжка. Той е съвместим с изтеглящи се разпределителни шкафове като KYN28-12(GZS), докато версията с фиксиран монтаж може да бъде интегрирана в XGN фиксирани разпределителни шкафове.

Параметър на продукта (спецификация)

Сериен номер	Име		единица	данни
1	Номинално напрежение		kV	12
2	Максимално работно напрежение		КВ	12
3	Номинален ток		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номинален ток на прекъсване при късо съединение (номинален ток на термична стабилност - RMS)		КА	20/25	31.5		40
5	Номинален ток на затваряне при късо съединение (пик)		КА	50/63	80		100
6	Номинален пиков ток на устойчивост (номинален ток на динамична стабилност - пик)		КА	50/63	80		100
7	4S номинален ток на издръжливост на късо съединение		КА	20/25	31.5		20/25
8	Номинално ниво на изолация	Устойчивост на работно напрежение (преди и след номинално прекъсване)/1 мин. Устойчивост на напрежение на мощността	КВ	Земя 42 (Прекъсване 48)
		Устойчиво напрежение (преди и след номинално счупване) / Пиково номинално издръжливо напрежение на импулс на мълния		Земя 75 (Прекъсване 85)
9	Номинално време за термична стабилност		S	4
10	Номинална работна последователност			Разделно -0.3S - Комбинирано -180S - Комбинирано
11	Механичен живот		Второ	20000
12	Номинален ток на прекъсване на късо съединение Брой прекъсвания		Второ	50
13	Работен механизъм Номинално напрежение на затваряне (DC)		v	AC、DC 110 220
14	Номинално напрежение на отваряне на работния механизъм (DC)		v	AC、DC 110 220
15	Контактна празнина		мм	11±1
16	Свръхход (дължина на натиск на контактната пружина)		мм	3,5±0,5
17	Трифазно време на отскачане при затваряне и отваряне		г-жа	≤2
18	Време за отскачане на контакта по време на затваряне		г-жа	≤2
19	Средна скорост на пътуване		m/s	0,9~1,2
	Средна скорост на затваряне		m/s	0,5-~0,8
20	Работно време	При максимално работно напрежение	S	≤0,05
21		При минимално работно напрежение		≤0,08
22	Време на затваряне		S	0.1
23	Съпротивление на всяка фаза на главната верига		μΩ	630 ≤50		1250 ≤ 45
24	Допустима кумулативна дебелина на износване за подвижни и неподвижни контакти		мм	3

Функция и приложение на продукта

Дизайн на ръчна количка (изтегляща се).

Разширено прекъсване на вакуума

Подобрена безопасност с блокировки

Пружинен задвижващ механизъм

Гъвкаво приложение

Обхват на приложение

◇ Компактни вторични абонатни станции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач
