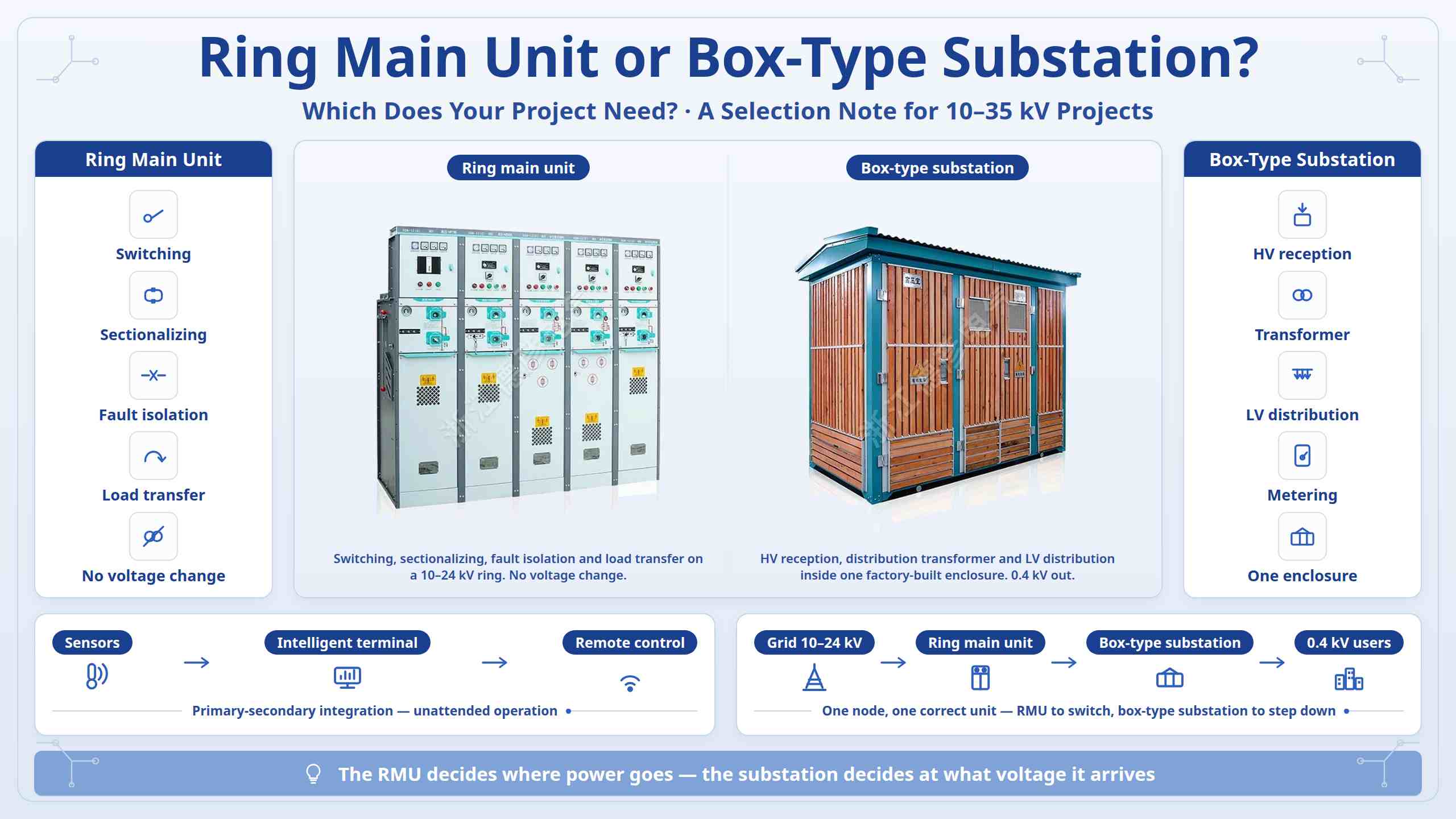

Ring Main Unit или Box-Type Substant: Кое е необходимо на вашия проект?

В проекти за разпределение 10-35kV, главният пръстенов блок (RMU) и подстанцията тип кутия често се споменават в един и същ преглед на проекта. Тъй като и двата са компактни и са фабрично произведени, понякога се третират като конкурентни опции. Те не са. Решението се свежда до един въпрос относно възела, който планирате: тази точка трябва ли да намали напрежението и да разпредели мощност с ниско напрежение, или трябва само да превключва, разделя и свързва линии?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), който произвежда и двете продуктови линии, определя практическата граница по-долу.

I. Две различни работни места

Пръстеновото основно устройство е разпределително устройство в метален корпус, използвано в пръстеновидни мрежи за средно напрежение 10-24kV. Неговите вътрешни компоненти са прекъсвачи на товара, заземители и предпазители. Той извършва превключване, разделяне на линията, изолиране на повреда и прехвърляне на натоварване, така че повреда в една кабелна секция може да бъде прекъсната, без да се прекъсва захранването към останалата част от пръстена. Не променя напрежението.

Подстанция тип кутия интегрира приемане на захранване с високо напрежение, разпределителен трансформатор и разпределение на енергия за ниско напрежение — заедно с измерване и корпус — в една напълно затворена, подвижна стоманена конструкция. Той е сглобяем във фабриката, доставя се като цяло, а изходът му е ниско напрежение за крайни потребители.

В един ред: RMU решава къде отива мощността; подстанция тип кутия решава при какво напрежение пристига и как се разпределя.

II. Напасване на модела към вашия сценарий

Обновяване на градски кабел със захранване с пръстен с двойно захранване и без локални понижаващи повиквания за RMU. Точките на натоварване, нуждаещи се от 0,4 kV изходяща мощност — жилищни квартали, работилници, търговски зони, станции за зареждане — изискват подстанция тип кутия. Външни, тесни, влажни или прашни места предпочитат газоизолиран RMU, чийто запечатан резервоар издържа на конденз, прах и солена мъгла с много по-малко проверки. Проектите за фотоволтаици, съхранение и зареждане използват и двете: подстанциите със стабилна кутия и свързаните с мрежа шкафове се справят с преобразуването и свързването с мрежата, докато газоизолираните RMU се справят със събирането и превключването в рамките на контролиран отпечатък.

III. В повечето проекти те работят заедно

В много подстанции тип кутия, входящите и изходящите блокове за високо напрежение са сами по себе си пръстеновидни главни блокове с прекъсвачи на товара. RMU е превключващият компонент; подстанцията е заграждението, което добавя трансформация и разпределение на ниско напрежение около нея. Следователно границата е по-скоро практична, отколкото конкурентна – ако даден възел само превключва и разделя, посочете RMU; ако трябва също да се оттегли и да разпредели, посочете абонатна станция тип кутия; и ако тази станция също е част от пръстеновидна мрежа, двете се определят заедно. Текущата основна посока и за двете е първично-вторична интеграция: сензори и модули за наблюдение вътре в шкафа, съчетани с външен интелигентен разпределителен терминал, позволяващ качване на данни в реално време, автоматично локализиране и изолиране на повреда, дистанционно управление на превключване и работа без надзор.

IV. Какво да проверите, преди да потвърдите модела

Първо установете дали мрежата е радиална или пръстеновидна с двойна мощност — само това определя дали е необходим RMU. След това проверете номиналното напрежение (10/24/35kV), номиналния ток и тока на прекъсване на късо съединение с координирани настройки на защитата; условия на обекта, включително пространство, влажност, прах, солена мъгла и степен на защита, с взривозащитено оборудване съгласно GB 50058, където е необходимо; и изисквания за натоварване като капацитет на трансформатора, изходящи вериги и възможно преместване. Претеглете първите разходи спрямо разходите за целия жизнен цикъл: оборудването с въздушна изолация е подходящо за сухи закрити обекти със специализиран персонал по поддръжката, докато оборудването с газова изолация струва повече предварително, но намалява поддръжката на външни или трудни за проверка обекти.
