Какъв основен модул за пръстен с ниво на напрежение трябва да бъде избран за разпределителни EPC проекти?

В различни разпределителни EPC проекти за генерално договаряне, Ring Main Unit (RMU) действа като основен компонент за високо напрежение на пакетни подстанции и подстанции тип кутия. Изборът на неговото ниво на напрежение директно определя стабилността, съответствието и цената на проекта на цялото решение за разпределение на електроенергия, а също така е ключов технически проблем за инженерите по доставка на EPC на етапа на предварителния дизайн. Много главни изпълнители на EPC повдигат въпрос на ранен етап на запитване: Какво ниво на напрежение трябва да бъде избрано за разпределителни EPC проекти?

Намира се в Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.е специализирана в научноизследователска и развойна дейност и производство на разпределително оборудване за средно напрежение. Ние доставяме съвместими с IEC SF6 газови изолирани и екологични пръстеновидни главни блокове с твърда изолация, подстанции в европейски стил, сглобяеми кабинни подстанции и пълна гама от електроразпределително оборудване. Ние отдавна обслужваме глобални EPC клиенти с генерални договори и предоставяме персонализирани решения за избор на RMU за различни дистрибуторски проекти.

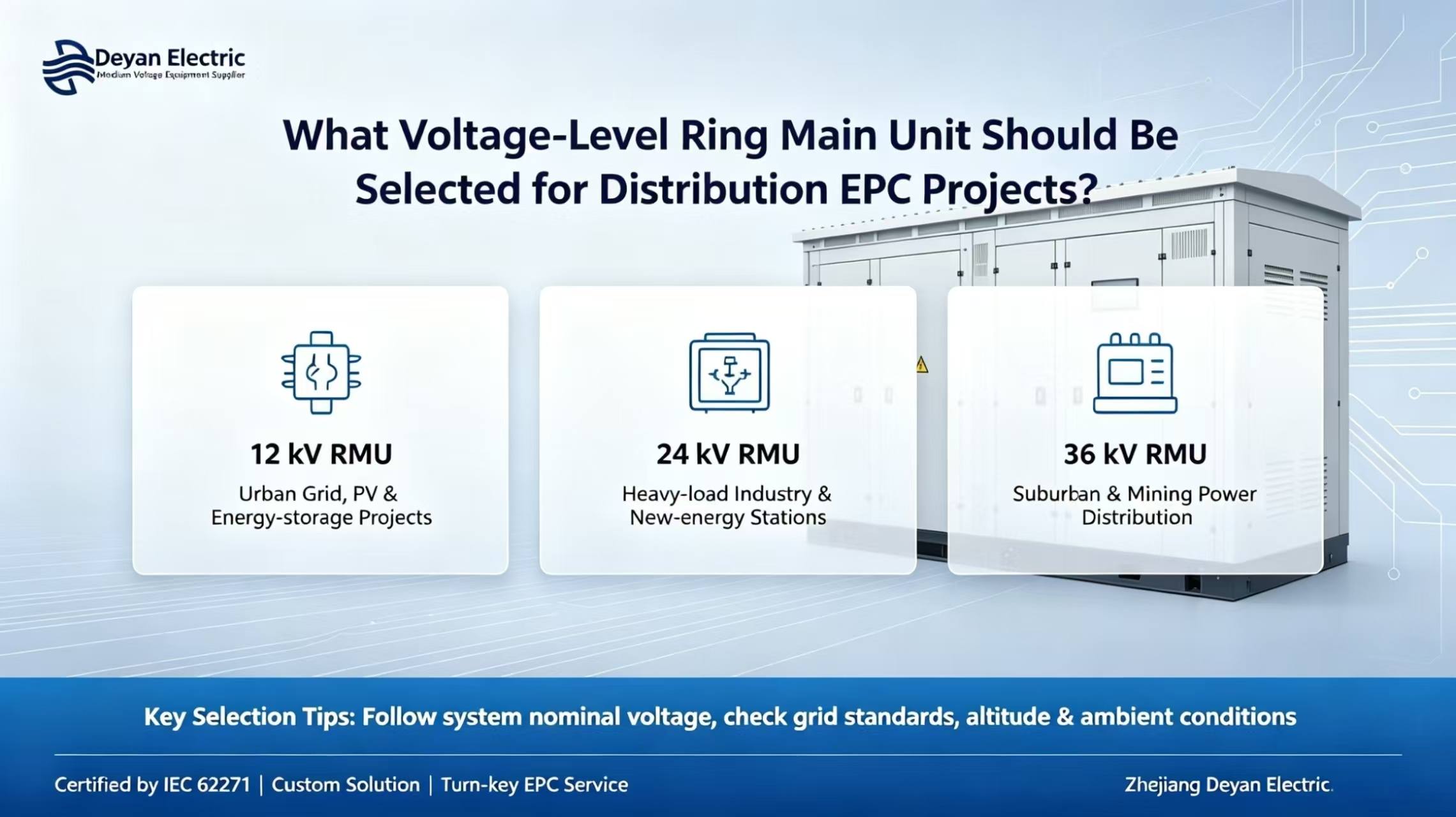

Референция за избор на ниво на напрежение на основния пръстен-главен блок в разпределителни EPC проекти

12 kV (10 kV система)

12 kV пръстенов основен модул е ​​основният модел, широко разпространен в глобалните разпределителни EPC проекти. Той се прилага широко при обновяване на градска разпределителна мрежа, електроразпределение в индустриални паркове, фотоволтаични и мрежови връзки за съхранение на енергия и пакетни подстанции с малък до среден размер. Отличаващ се с висока модулност и контролируеми разходи, този RMU пасва на повечето конвенционални архитектури на пръстеновидно захранване, с опции за ток на късо съединение от 20 kA / 25 kA. Това е и най-често търсената спецификация за EPC проекти.

24 kV

Основните блокове 24 kV се използват предимно за индустриални зони с по-големи натоварвания и по-дълги разстояния за пренос на енергия, както и станции за събиране на нова енергия. В сравнение с решението за 12 kV, то намалява загубите в линията и намалява инвестициите в напречните сечения на кабелите, което го прави подходящо за EPC проекти с голям капацитет. Той изисква по-високи степени на изолация на оборудването и подсилен структурен дизайн на шкафа, а общата му цена е по-висока от тази на 12 kV пръстеновидно основно устройство.

36 kV (33 kV система)

36 kV пръстеновидни главни блокове са разположени за крайградски разпределителни мрежи на дълги разстояния, широкомащабни минни зони и електроснабдителни EPC работи на дълги разстояния. Попадайки в категорията за разпределение на средно високо напрежение, те обикновено се използват заедно с пакетни подстанции с голям капацитет и налагат по-високи изисквания за изолация, защита от вътрешна дъга и фабричен тест за приемане (FAT).

Основен принцип за избор:Номиналното напрежение на главния модул на пръстена трябва да се определя според номиналното системно напрежение на проекта, а не само въз основа на капацитета на трансформатора. Клиентите на EPC трябва първо да потвърдят местните мрежови стандарти, системните параметри на късо съединение, проектната надморска височина, околната температура и условията на влажност, преди да финализират номиналното напрежение на главния кръгов модул.

Допълнителни съображения за избор на оборудване за EPC-проект

Освен нивото на напрежение, главните изпълнители на EPC трябва да обърнат внимание и на продуктовите стандарти, адаптивността към околната среда и възможността за доставка на пълен комплект при закупуване на пръстеновидни главни модули:

Изисквания за сертифициране:Продуктите трябва да отговарят на международните стандарти от серия IEC 62271. Ще бъдат налични пълни комплекти от доклади от типови изпитвания и CE сертификати, за да се подпомогне прегледът на чертежите на проекта и тестът за приемане във фабриката.

Адаптивност към околната среда:Възможна е персонализация за степен на защита IP54 на открито, системи за контрол на температурата против кондензация и антикорозионни покрития за крайбрежните зони, за адаптиране към сложни работни условия като висока температура, висока влажност и голяма надморска височина.

Пълен комплект поддържащи решения:Deyan Electric може да достави самостоятелни рингови главни блокове, както и готови решения за интегрирани пакетни подстанции, комбиниращи RMU, трансформатори и шкафове за ниско напрежение. Доставката на едно гише намалява комуникационните разходи за EPC клиентите, произтичащи от многостранни поръчки и координация за въвеждане в експлоатация.

Интелигентно надграждане:Интелигентните терминали FTU не са задължителни за реализиране на функции за локализиране на повреда и дистанционно наблюдение, подходящи за EPC проекти на интелигентни разпределителни мрежи и свързване на нова енергийна мрежа.

Заключение

Изборът на ниво на напрежение е основната стъпка за дефиниране на спецификацията на основния модул на пръстена. Неправилният избор може да предизвика сериозни рискове като неуспешно приемане на мрежата, претоварване на оборудването и забавяне на проекта. Разполагайки с професионален технически екип по електроинженерство, Zhejiang Deyan Electric Co., Ltd. може да достави услуги за избор на напрежение на пръстен на главния блок и проектиране на първична схема въз основа на чертежи на EPC проект и спецификации на местната мрежа. Поддържа се персонализиране на ODM, за да се осигурят стабилни и надеждни решения за разпределение на електроенергия със средно напрежение за глобални разпределителни EPC проекти.
