Синхронен инвертор с постоянен магнит

Deyan Electric е професионален индустриален доставчик на електричество с интегрирана научноизследователска и развойна дейност, производство и обслужване, отличаващ се с добро ценово предимство и широко покритие на европейските и американските пазари. Неговият синхронен инвертор с постоянен магнит LNC860E има усъвършенствано векторно управление и стабилно качество. Подходящ за закупуване на едро, той обслужва сценарии от висок клас като CNC центрове, осигурявайки прецизно и надеждно регулиране на скоростта на двигателя.

Изпратете запитване

Описание на продукта

Синхронните инвертори с постоянен магнит от серията LNC860E са векторни честотни преобразуватели с общо предназначение и висока производителност, използвани главно за управление и регулиране на скоростта и въртящия момент на трифазни променливотокови синхронни двигатели. Той използва 32-битов DSP чип и има вградени основни алгоритми за управление като векторно управление със затворен контур, векторно управление с отворен контур и управление на въртящия момент, което позволява управлението на задвижването на синхронни двигатели с постоянен магнит с по-висока производителност и по-висока точност. Той осигурява висок въртящ момент при ниски скорости, има добри динамични характеристики, изключително силен капацитет на претоварване и поддържа различни PG карти. Докато подобрява надеждността на продукта и адаптивността към околната среда, той също така укрепва дизайна за потребителска използваемост и индустриална специализация. С по-оптимизирани функции, по-гъвкави приложения и по-стабилна производителност, той може да се използва широко в сценарии на приложение от среден до висок клас, като машини за леене под налягане, въздушни компресори, серво системи със средна до висока мощност, CNC обработващи центрове, повдигащо оборудване и текстилно оборудване. Този синхронен инвертор с постоянен магнит се предлага стандартно с комуникационна функция 485, а мощността от 22kW и по-ниска се предлага стандартно със спирачен модул. Диапазон на мощността: 0.75kW~400kW-380V.

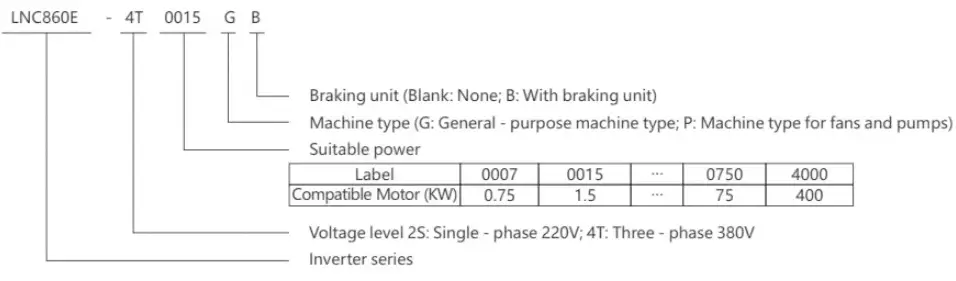

Значение на модела

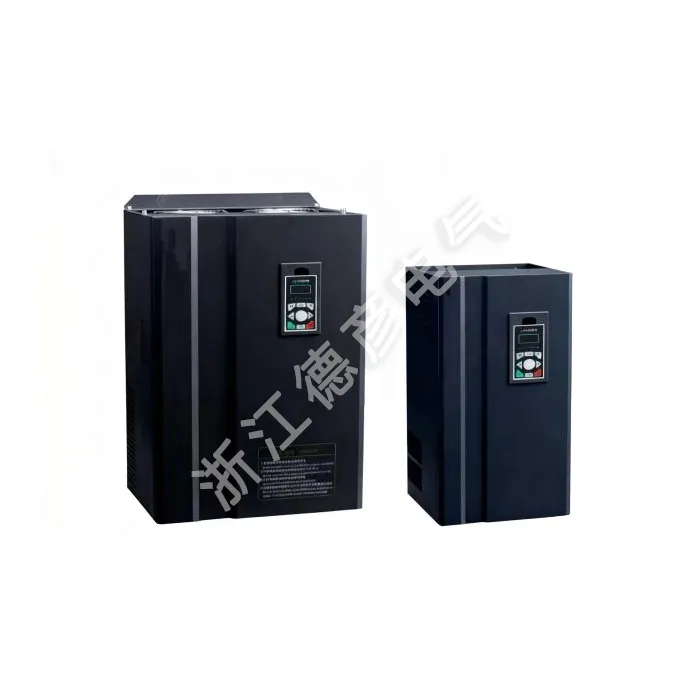

LNC860E Permanent Magnet Synchronous Inverter

Характеристики на продукта

▲ Векторно управление с отворен и затворен контур за синхронни двигатели с постоянен магнит Поддържа различни енкодери: ABZ инкрементален, UVW инкрементален и резолвер
▲ Широко входно напрежение, автоматично регулиране на изходното напрежение (AVR), непрекъсната работа при моментна загуба на мощност, с по-добра адаптивност
▲Поддържа различни методи за настройка на честотата: цифрова настройка, аналогова настройка на количеството, PID настройка, RS485 настройка за комуникация
▲ Плавно стартиране и стабилна работа, с функция за проследяване на скоростта
▲Може да споделя DC шина за пестене на енергия
▲Нисък шум и силна способност против смущения
▲ Силен капацитет на претоварване, 150% от номиналния въртящ момент може да работи за 60 секунди
▲Вграден усъвършенстван PID алгоритъм, с бърза реакция, силна адаптивност и лесно отстраняване на грешки
▲16 - стъпково управление на скоростта, прост PLC за постигане на многофункционално логическо управление като време, постоянна скорост и управление на посоката
▲ Множество защитни функции: пренапрежение, пренапрежение, претоварване, прегряване и др
▲Поддържа дисплей и работа с LCD панел на китайски и английски Поддържа Profibus - DP и MODBUS комуникация
▲Структурно възприема независим дизайн на въздуховода, вентилаторът може свободно да се разглобява, с добро разсейване на топлината

Инструкции за табелка

МОДЕЛ:	LNC860E-4T0040GB/4T0055PB
МОЩНОСТ:	4KW9A/5.5K
ВХОД:	3PH AC380V 50HZ/60HZ
ИЗХОД:	3PH AC0V-380V 0HZ-400HZ
S.N:	Баркод

Технически спецификации

Артикул		Спецификация
Контролни характеристики	Изходна честота	0-500Hz
	Носеща честота	0,8 kHz ~ 12 kHz. Носещата честота може да се регулира автоматично според характеристиките на натоварването
	Разделителна способност на изходната честота	0,01 Hz
	Режим на управление	Векторно управление с отворен контур (SVC) V/F управление Векторно управление със затворен контур (FVC)
	Характеристики на въртящия момент	С компенсация на въртящия момент и компенсация на приплъзване началният въртящ момент може да достигне 150% при 0,25 Hz (SVC)
	Точност на управление на въртящия момент	±5% (FVC)
	Критерий за действие за предотвратяване на спиране	Задава се като процент от номиналния ток, вариращ от 20% до 250%
	Диапазон на регулиране на скоростта	1:100(SVC) 1:1000(FVC)
	Точност на стабилизиране на скоростта	±0,5% (SVC) ±0,02% (FVC)
	Капацитет на претоварване	150% от номиналния изходен ток за една минута
	V/F крива	Четири режима: линеен; многоточково пълно V/f разделяне; непълно V/f разделяне
	Крива на ускорение и забавяне	Режими на ускорение и забавяне по линейна или S-крива; четири времена на ускорение и забавяне; времеви диапазон на ускорение и забавяне 0.1～6500.0s
	DC спиране	DC спирачна честота.0.00Hz～максимална честота.Спирачно време:0.0s~36.0s, стойност на тока на спирачно действие:0.0%～100.0%
	Джог контрол	Честотен диапазон на джогинг: 0,00 Hz～максимална честота, време за джог ускорение и забавяне 0,1 s～6500,0 s
	Прост PLC, многостепенна скоростна работа	Чрез вградения PLC или контролни терминали може да се постигне работа с до 16 стъпки на скорост
	Вграден PID	Той може лесно да реализира системата за управление със затворен контур за управление на процеса
	Автоматично регулиране на напрежението (AVR)	Когато напрежението на мрежата се промени, той може автоматично да поддържа постоянно изходно напрежение
	Функция за бързо ограничаване на тока	Минимизирайте в най-голяма степен грешките от свръхток и защитете нормалната работа на честотния преобразувател
Експлоатационни характеристики	Оперативен команден канал	Три канала: дадени от операционния панел, дадени от контролните терминали, дадени от серийния комуникационен порт. Може да се превключва по различни начини
	Източник на честота	Десет източника на честота: зададени от копчето на панела, дадени от работния панел, дадени от аналоговото напрежение, дадени от аналоговия ток, дадени от RS485 комуникация, които могат да се превключват по различни начини
	Допълнителен честотен източник	Десет източника на спомагателна честота. Може гъвкаво да постигне фина настройка на спомагателната честота и честотен синтез
	nput терминали	Шест цифрови входни терминала, един от които може да се използва като високоскоростен импулсен вход. Два аналогови входни канала, Al1: входен диапазон 0~+10V, Al2: входен диапазон 0~+10V/0-20mA
	Изходни клеми	Един високоскоростен импулсен изходен терминал, способен да извежда правоъгълен сигнал от OkHz~50kHz, който може да реализира изхода на физически величини като зададена честота и изходна честота. Може да бъде избран като тип отворен дрейн Един цифров изходен терминал Един релеен изходен терминал Два аналогови изходни терминала: OV~10V/0-20mA, които могат да показват изхода на изходна честота/ток/напрежение/честотна команда/ротационен сигнали за скорост/фактор на мощността
Работа с дисплей и клавиатура	LED дисплей	Той е оборудван с 8 функционални клавиша, 5-цифрен 7-сегментен светодиод и 5 светодиодни индикатора за състояние t могат да извършват въртене напред, въртене назад, нулиране, спиране, джогинг, както и настройка на параметри и дисплей
Работа с дисплей и клавиатура	Защитна функция	Откриване на късо съединение на двигателя при включване, защита от загуба на фаза на входа и изхода, защита от свръхток, защита от пренапрежение, защита от ниско напрежение, защита от прегряване, защита от претоварване и др
Околна среда	Място за кандидатстване	На закрито, без пряко излагане на слънчева светлина, без прах, корозивни газове, запалими газове, маслена мъгла, водна пара, капеща вода или сол и др.
	Надморска височина	По-малко от 1000м
	Влажност на околната среда	-10 ℃ ~ +40 ℃ (Когато температурата на околната среда е между 40 ℃ ~ 50 ℃, се изисква операция по намаляване на номиналните стойности)
	Влажност	По-малко от 95% RH, без кондензация на водни капки
	Вибрация	По-малко от 5,9 m/s² (0,6 g)
	Температура на съхранение	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
