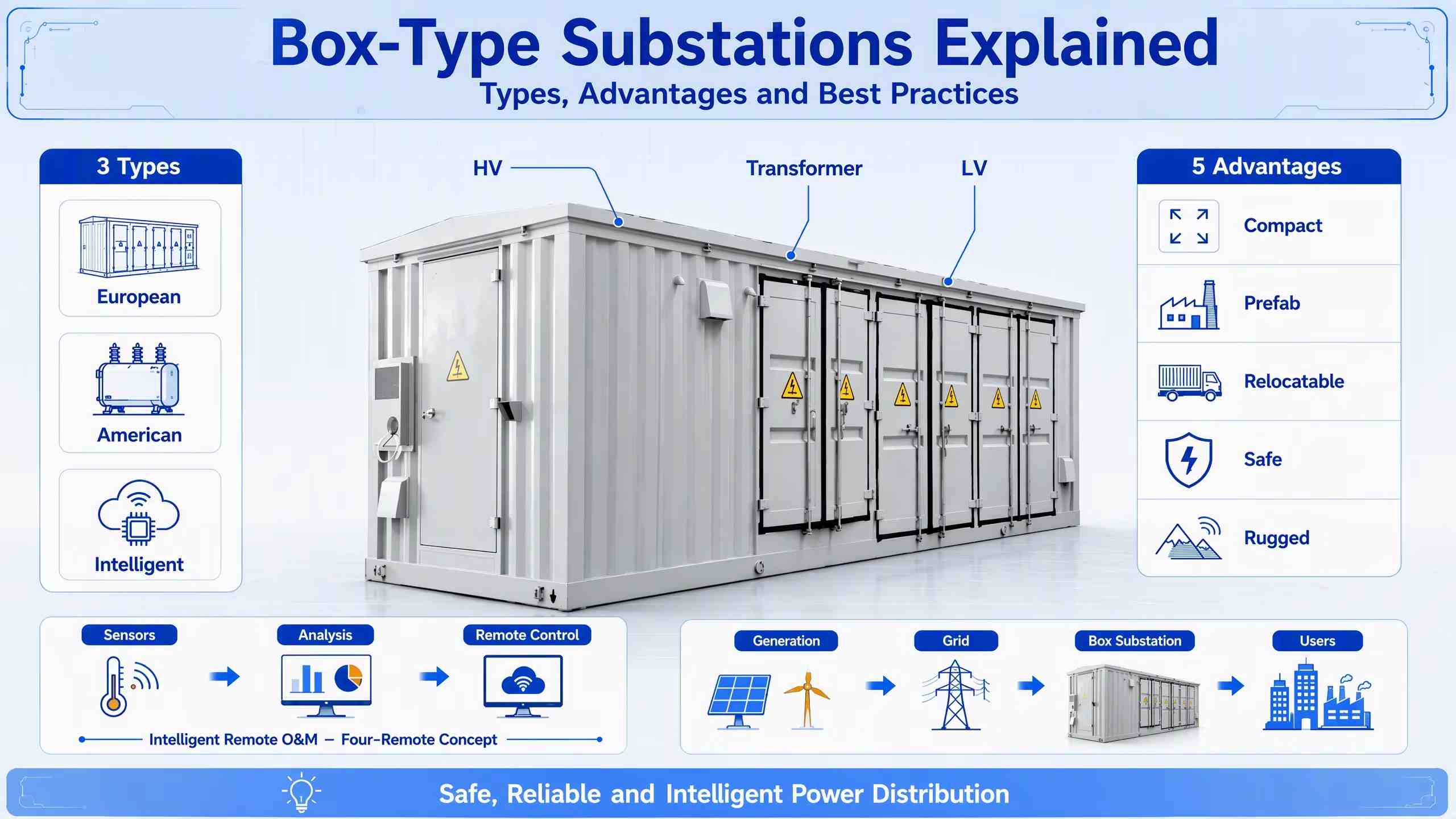

Обяснение на абонатни станции тип кутия: видове, предимства и най-добри практики

Кутиеви подстанции(сглобяеми подстанции) интегрират превключвателни шкафове за високо напрежение, трансформатори и разпределителни табла за ниско напрежение в напълно затворен метален шкаф. Предварително произведени във фабрики, те могат да бъдат пуснати в експлоатация само чрез интегриран повдигач и окабеляване на място. С кратки строителни цикли, заемане на малка земя и цялостна възможност за преместване, те се превърнаха в основна алтернатива на традиционните подстанции за гражданско строителство в електроразпределителни системи 10--35 kV.

I. Три основни структурни типа

1. Кутиеста подстанция в европейски стил (комбиниран тип)
Възприемайки разделена структура с независими отделени камери за високоволтови, трансформаторни и нисковолтови секции, той поддържа потопени в масло или сухи трансформатори (50--2500 kVA). Той позволява разширяеми конфигурации, включително компенсация на реактивната мощност, измерване и превключване на двойно захранване. Като най-широко прилаган тип, той пасва на общински проекти, жилищни общности и промишлени и търговски сгради.

2. Подстанция в американски стил (сглобяем интегриран тип)
Той разполага със структура на споделен резервоар, където превключвателите на товара, предпазителите и сърцевината на трансформатора са разположени в един резервоар, пълен с масло. С ултракомпактен отпечатък, той е подходящ за обекти с ограничено пространство като улично осветление, зелени пояси и временни строителни захранвания. Ограничен от своя дизайн със споделен резервоар, той може да използва само потопени в масло трансформатори и не се препоръчва за места със строги стандарти за противопожарна защита.

3. Подстанция с интелигентна кутия
Разработен на базата на кутийни подстанции в европейски или американски стил, той е оборудван с модули, включващи DTU/FTU модули, сензори за температура и влажност, измервателни устройства и индикатори за неизправности. Той реализира четирите функции за дистанционно управление (дистанционно измерване, дистанционно сигнализиране, дистанционно управление и дистанционно регулиране), както и дистанционна работа и поддръжка без надзор. Това е по-скоро функционално надграден вариант, отколкото самостоятелна структурна категория.

II. Основни предимства и сценарии за приложение

Пет основни предимства

● Окупация на земяе само 1/3 до 1/5 от тази на традиционните подстанции;
● Фабрична заготовкагарантира постоянно качество на сглобяване;
● Гъвкава конфигурацияи интегрална преместваемост;
● Пълни защитни функциивключително пет предпазни блокировки, контролирана от температурата вентилация и анти-кондензационни изсушаващи системи;
● Шкафовеможе да бъде направен от стоманена плоча, неръждаема стомана или алуминиева сплав, като се адаптира към сурови среди като крайбрежна мъгла с висока сол, голяма надморска височина и хладни студени зони.

Типични сценарии за приложение

Градско и селско електроразпределение, общинско пътно осветление, индустриални и търговски паркове, ново свързване на енергийната мрежа, временно захранване, обновяване на селската електропреносна мрежа и транспортна инфраструктура.

III. Ключови точки за избор и експлоатация и поддръжка

Пет основни фактора за избор на тип

1. Капацитет за съвпадениес изчислено натоварване и резерв от 15%--25% марж за бъдещо разширяване на капацитета;
2. Проверете условията на околната средавключително температура на околната среда, надморска височина, клас на замърсяване и изисквания за сеизмична устойчивост;
3. Изберете трансформаториспоред структурния тип: сухите трансформатори не са задължителни за единици в европейски стил, за да отговарят на стандартите за пожарна безопасност; Трансформаторите S13 или по-висока енергийна ефективност са приоритетни за енергоспестяващи проекти;
4. Планирайте режимите на входящо/изходящо окабеляване, изходящи вериги, двойно захранване, компенсация на реактивна мощност и конфигурации за измерване;
5. Определете степента на интелигентна конфигурациявъз основа на режимите на работа и поддръжка и бюджета на проекта.

Пет критични приоритета за работа и поддръжка

1. Визуална проверка на околната среда:проверете корозията на шкафа, слягането на основата, натрупването на вода и запушените дренажни отвори;
2. Проверете контрола на температурата, вентилациятаи антикондензни системи;
3. Закрепете всички електрически връзки;редовно провеждайте тестове за изолация, тестове за издържано напрежение на силовата честота и тестове за съпротивление на заземяване (съпротивление на земята ≤ 4 Ω);
4. Поддръжка на тялото на трансформатора:за маслени трансформатори, проверете нивата на маслото и течовете и извършвайте редовен анализ на пробите от маслото; за сухи трансформатори, отстранете натрупания прах и проверете пукнатините на отливката;
5. Проверете данните от интелигентни терминали,тествайте функциите на алармата и калибрирайте стойностите на настройките за защита.

Заключение

При избора на оборудване акцентът трябва да бъде поставен върху съвпадение на натоварването, проверка на околната среда, избор на структурен тип, планиране на разширение и интелигентна конфигурация. Трябва да се създаде стандартизирана система за работа и поддръжка, обхващаща външния вид на шкафа, системите за контрол на температурата, електрическите връзки, трансформаторните тела и интелигентните терминали, за да се осигури дългосрочна безопасна и стабилна работа на оборудването.
