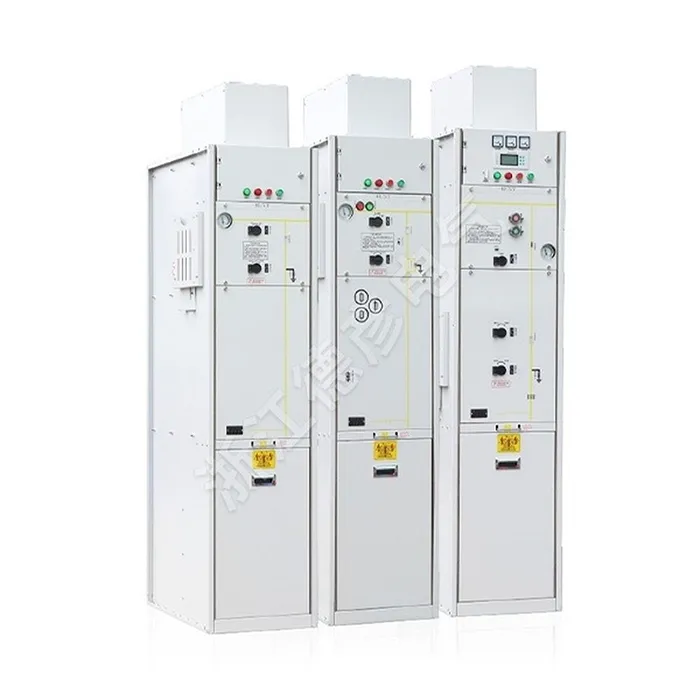

Разпределителна уредба на главния модул

Deyan Electric е професионален индустриален доставчик на електричество с интегрирана научноизследователска и развойна дейност, производство и обслужване. Разпределителната апаратура Ring Main Unit е компактна, запечатана вторична разпределителна единица за мрежи със средно напрежение. Осигурява надеждно електрозахранване, като позволява ефективно превключване на товара и изолиране на повреда в конфигурация "пръстен", минимизирайки прекъсванията. Неговите ключови характеристики включват модулен дизайн, SF6 или вакуумна изолация и повишена безопасност за градски и индустриални приложения.

Изпратете запитване

Описание на продукта

Представянето на продукта за разпределителното устройство Ring предлага 10 стандартни опции за конфигурация, отговарящи на изискванията за приложение на повечето разпределителни мрежи 36–40,5 kV. Като компактно разпределително устройство, XGN-40.5 позволява практически всяка комбинация от избрани функционални единици.

Разпределителната апаратура на пръстеновидния главен блок разполага с интерфейси и потребителски интерфейси, предоставяйки цялостно решение за превключване за 36–40,5kV вторични разпределителни мрежи.

Неговата газова камера от неръждаема стомана е пълна с газ SF6, напълно изолиращ всички части под напрежение и превключватели от външната среда. Тази напълно запечатана система предпазва вътрешните превключватели и всички тоководещи части от външни промени в околната среда, осигурявайки висока надеждност, безопасност на персонала и практически работа без поддръжка.

Параметър на продукта (спецификация)

● Основни технически параметри на вакуумно разпределително устройство

Име	единица	числова стойност
Номинално напрежение	kV	40.5
Номинален ток	A	1250 1600 2000
Номинална честота	Hz	50
Номинален краткотраен издържан ток	КА	20 25 31.5
Номинален пиков ток на издръжливост	КА	50 63 80
Издържано напрежение при номинална мощност	КВ	95/1 мин
Номинално издръжливо напрежение на импулс на мълния	КВ	185
Номинална продължителност на късо съединение	S	4
Степен на защита		IP3X

● Ключови технически параметри на вакуумен прекъсвач

Име	единица	числова стойност
Номинално напрежение	КВ	40.5
Номинална честота	HZ	50
Издържано напрежение при номинална мощност	КВ	95/1 мин
Номинално издръжливо напрежение на импулс на мълния	КВ	185
Номинален ток	A	1250 1600 2000
Номинален краткотраен издържан ток	КА	20 25 31.5
Номинален ток на прекъсване за кратко време	КА	20 25 31.5
Номинален пиков ток на издръжливост	КА	50 63 80
Номинална продължителност на късо съединение	г-жа	4
Работно време	г-жа	30 ≤ t≤ 60
Време на затваряне	s	50 ≤ t≤ 100
Номинален ток на прекъсване на късо съединение	Второ	20
Механичен живот	Второ	10000
Степен на защита		IP43

Функция и приложение на продукта

Максимална безопасност и защита на персонала

Ненадмината надеждност и устойчивост на околната среда

Компактен и спестяващ място дизайн

Оперативна гъвкавост и надеждност за бъдещето

Сайтове за приложения

◇ Компактни вторични подстанции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D- Устройство за директна кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач
