Основен модул с метален пръстен с изолация на газ

Deyan Electric е професионален индустриален доставчик на електричество с интегрирана научноизследователска и развойна дейност, производство и обслужване. Основният модул с пръстен с газова изолация в метален корпус е компактно разпределително устройство с фиксиран тип, затворено в метал, използващо газ SF6 за превъзходна изолация и гасене на дъгата. Основният модул с пръстен с газова изолация Mental-Enclosed е проектиран за надеждно разпределение на мощността във вторични мрежи 10-12kV. Неговият запечатан, неизискващ поддръжка дизайн гарантира безопасност и стабилност, което го прави идеален за градски мрежи, промишлени зони и други приложения, които се грижат за пространството и изискват висока производителност и устойчивост на околната среда.

Изпратете запитване

Описание на продукта

Основният модул с пръстен с газова изолация в метална обвивка е елегазово изолирано, затворено в метал разпределително устройство с обща шина. Основният модул с пръстен с газова изолация с психическа обвивка може да бъде конфигуриран с модули, включително модули за превключване на товара, комбинирани модули за превключвател на товар и предпазител, модули за вакуумни прекъсвачи и блокове за захранване на шини. Използвайки серия от модерни технологии и материали, той осигурява изключителни електрически и механични характеристики с минимално въздействие върху околната среда и климата. Компактен по размер. Основният модул с пръстен с газова изолация Mental-Enclosed предлага лесен монтаж, удобна работа, работа без поддръжка и гъвкави опции за конфигуриране. Неговият ясен, интуитивен дизайн осигурява проста и лесна работа. Отличаващ се с голям капацитет на захранващото окабеляване, той побира различни системи за окабеляване.

Параметър на продукта (спецификация)

Проект		Модул C	Модул F	Модул V		Модул CB
		Превключвател на товара	Комбинирано електрическо оборудване	Вакуумен превключвател	Превключвател за изолация/заземяване	Вакуумен прекъсвач	Превключвател за изолация/заземяване
Номинално напрежение	КВ	12	12	12	12	12	12
Номинална честота	Hz	50	50	50	50	50	50
Издържано напрежение на мощностна честота (фаза-фаза/фаза-земя)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Устойчивост на напрежение на мълния	КВ	75/85	75/85	75/85	75/85	75/85	75/85
Номинален ток	A	630	запис	630		1250/630
Номинален ток на прекъсване на затворена верига	A	630
Номинален ток на зареждане и прекъсване на кабела	A	135/135
Номинален ток на затваряне при късо съединение (пик)		50	80
Номинален пиков ток на издръжливост	kA	50
Номинален краткотраен издържан ток	kA/3s	20
Номинален ток на прекъсване при късо съединение	kA		31..5	20
Номинален трансферен ток	A		1750
Максимален номинален ток за предпазител	A		125
Съпротивление на веригата	Ω	≤300	≤600
Механичен живот	второ	5000	3000	5000	2000	5000	5000

Функция и приложение на продукта

Усъвършенствана газова изолация

Напълно запечатан корпус

Компактен и спестяващ място

Подобрена безопасност

Удължен експлоатационен живот и надеждност

Сайтове за приложения

◇ Компактни вторични подстанции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач

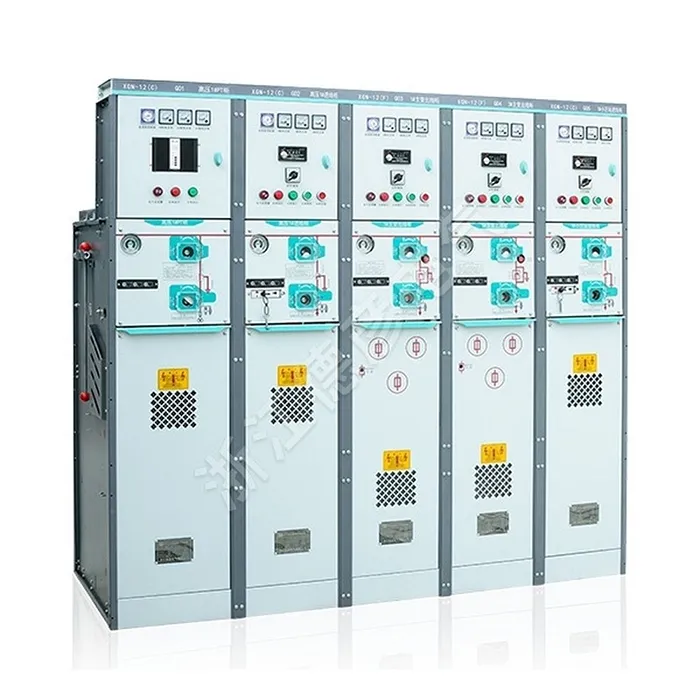

Metal-Enclosed Gas-Insulated Ring Main Unit
