Как комутационна апаратура KYN28-12 получава, разпределя, контролира, защитава и следи захранването

KYN28‑12 изваждаща се комутационна уредба за променлив ток с метална обвивка (шкаф за средно напрежение) е основно цялостно оборудване за 12 kV вътрешно електроразпределение. Произведено в съответствие с IEC 62271‑200 и GB/T 3906, то се прилага широко в подстанции, промишлени минни проекти, фотоволтаични електроцентрали, обновяване на градска електрическа мрежа и задгранична инфраструктура. И така, как разпределителната уредба KYN28-12 приема, разпределя електрическа енергия и постига контрол, защита и наблюдение на веригата?

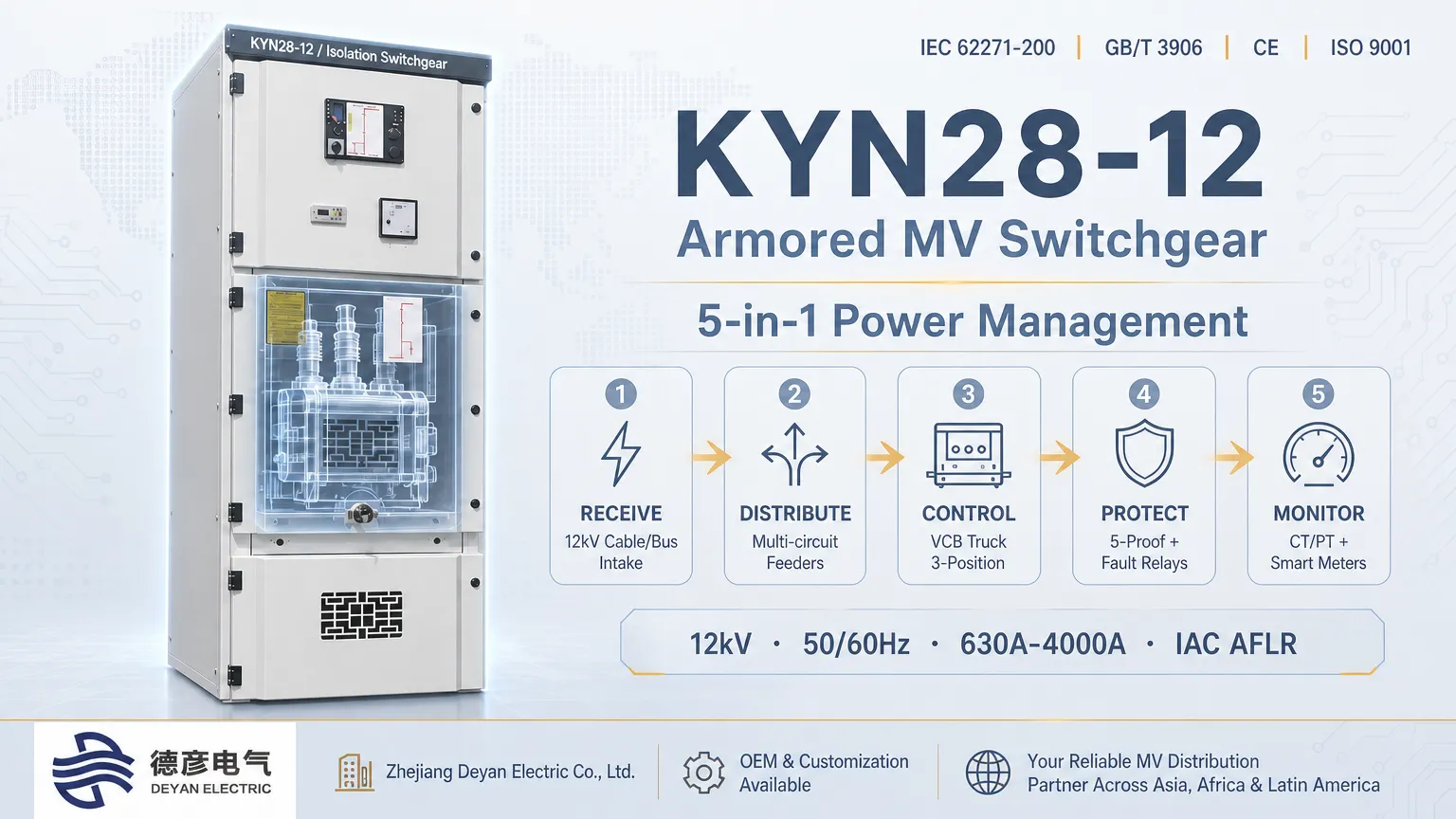

Тази разпределителна уредба получава захранване с високо напрежение чрез входящи захранващи блокове, разпределя енергия чрез шинни системи, управлява вериги от камиони с вакуумни прекъсвачи, прилага защита от повреда с базирани на микропроцесор релета и провежда оперативен мониторинг с помощта на CT, PT и вторични инструменти. Интегрирайки тези пет ключови функции, той служи като критичен център за 10-12 kV електроразпределителни системи.Zhejiang Deyan Electric Co., Ltd.се намира в Leqing, Wenzhou, Zhejiang. Специализирана е в научноизследователска и развойна дейност, производство и износ на пълен комплект разпределително оборудване за високо и ниско напрежение. Може да предостави стандартизирани и персонализирани цялостни решения за разпределителна апаратура KYN28-12 с продукти, подходящи за условия на проекти в множество отвъдморски страни в Азия, Африка, Латинска Америка, Близкия изток и други региони.

1. Приемане на захранване: Вход за захранване с високо напрежение

Приемането на захранване се извършва главно от шкафа за входящо захранване. 12 kV високо напрежение от подстанции или трансформатори нагоре по веригата се подава в кабелното отделение на шкафа за входящо захранване чрез кабели или шинни канали, след което се свързва към главните шини вътре в отделението за шини.

Възприемайки разделена с метални отделения структура, отделението за шини, отделението за прекъсвачи, отделението за кабели и отделението за вторични инструменти са разделени с метални прегради. Това намалява рисковете от дъгова повреда и гарантира безопасно и стабилно захранване с високо напрежение. Разпределителните апарати KYN28‑12, произведени от Zhejiang Deyan Electric, са съвместими с 50 Hz/60 Hz електрически мрежи и поддържат различни номинални спецификации на тока. Предлага се персонализиране за висока надморска височина, висока температура и прашна среда, за да отговаря на условията на работа на мрежата в Югоизточна Азия, Африка, Латинска Америка и други отвъдморски страни.

2. Разпределение на мощността: доставка на мощност към множество вериги на натоварване

След като мощността достигне главните шини, разпределението на мощността се осъществява чрез шкафове за изходящо захранване, шкафове за съединител на шини и шкафове за измерване на PT. Главните шини отклоняват електрическата енергия към отделни изходящи вериги за товари надолу по веригата, като разпределителни трансформатори, двигатели с високо напрежение, фотоволтаични устройства, свързани към мрежата и минно оборудване.

Поддържат се конфигурации с единична шина и секционирана единична шина. Могат да се добавят допълнителни шкафове за изходящо захранване, за да се разшири капацитетът за индустриални паркове, мини и електроцентрали за нова енергия, позволявайки рационално разпределение на мощността и подобрена надеждност на електрозахранването. Zhejiang Deyan Electric може да завърши цялостно проектиране на решения за шкафове, сглобяване и фабрични тестове в пълен обхват в съответствие с еднолинейните диаграми на клиентите, така че да намали натиска от пускане в експлоатация на място за задгранични проекти.

3. Контрол на веригата: Превключване на верига чрез камион с прекъсвач

Камионът с вакуумен прекъсвач е основният контролен компонент на KYN28‑12. Има три позиции:

• Обслужваща позиция: Първична верига затворена за нормално захранване;
• Тестова позиция: Първичната верига е изолирана, докато вторичните управляващи вериги остават под напрежение за отстраняване на грешки без високо напрежение;
• Премахната позиция: Камионът е напълно изваден за пълна галванична изолация за улесняване на поддръжката и подмяната.

Налични са както локално ръчно управление, така и дистанционно електрическо затваряне/изключване за превключване на веригата и прехвърляне на натоварване. Пълна механична система за блокиране "пет превенции" предотвратява неправилни операции, като вкарване/изваждане на камиона под товар или отваряне на вратата на живи отделения, елиминирайки опасностите за безопасността, причинени от грешка на оператора. Deyan Electric извършва цялостна проверка на механичните блокировки преди фабричната доставка, за да осигури безопасна и надеждна работа на място.

4. Защита на веригата: Многостепенно намаляване на повредата за изолиране на повреда

Механичните блокировки и интелигентните системи за управление се координират с вакуумните прекъсвачи, за да се справят с често срещани повреди в разпределението, включително късо съединение, претоварване, заземяване и необичайно напрежение:

• Мигновена защита от късо съединение: Изключва се в рамките на милисекунди при поява на късо съединение, за да изолира повредени вериги и да ограничи разпространението на повреда;
• Защита от претоварване: Забавено изключване при продължително претоварване, за да се избегне повреда от прегряване на кабелите и оборудването;
• Земна защита: Открива еднофазни земни повреди и задейства изключване или аларми срещу рискове от течове;
• Защита от пренапрежение/ниско напрежение: Наблюдава напрежението на шините чрез PTs и прекъсва захранването, когато напрежението превиши праговете, подходящо за задгранични мрежи със сериозни колебания на напрежението.

Разделеният дизайн с метална обвивка ограничава вътрешните дъги в едно отделение, предотвратявайки разпространението на едноточкови повреди към цялата шина и поддържа захранването за здрави вериги. Основните вътрешни и международни защитни релета могат да бъдат конфигурирани, за да задоволят техническите спецификации на различни страни.

5. Мониторинг на верига: Събиране на данни в реално време за интелигентна работа и поддръжка

Мониторингът на веригата се осъществява съвместно от токови трансформатори (CT), напреженови трансформатори (PT), интелигентни измервателни уреди, индикатори за живи линии и защитни устройства. CT събират ток на веригата, докато PT придобиват напрежение на шина. Оперативните данни се предават на вторични инструменти и защитни устройства. Операторите могат да четат параметри в реално време, включително напрежение, ток, мощност и състояние на прекъсвача; системата записва събития за повреда и извежда алармени сигнали. Индикаторите за живи линии дават ясни визуални предупреждения за захранвани отделения с високо напрежение. Някои конфигурации поддържат SCADA връзка за отдалечен достъп до данни и наблюдение на състоянието, намалявайки натоварването на O&M на място за задгранични проекти. Deyan Electric може да достави пълни вторични схематични диаграми и чертежи на окабеляване като подкрепящи документи за улесняване на координацията на строителството за EPC инженери в чужбина.

6. Предимства за външнотърговски проекти

• Приспособимост към околната среда: Стандартен работен температурен диапазон: -15 ℃ ~ +40 ℃; намален персонализиран дизайн за висока надморска височина, висока температура, влажна и прашна среда.
• Съответствие и сертифициране: Произведен по международните стандарти IEC 62271. CE, ISO 9001 и други сертификати са налични за приемане на проекта и митническо освобождаване.
• Модулна конструкция: Шкаф, сглобен от поцинковани алуминиеви стоманени листове, обработени с CNC. Лесен монтаж; модулните камиони улесняват подмяната на резервни части и намаляват разходите за поддръжка.
• Обслужване на едно гише: Обхватът обхваща проектиране на решение, производство, фабрични тестове, подходящо за море опаковане и доставка на технически документи. Поддържа се персонализиране на OEM / ODM. Класът на защита, конфигурацията на веригата и честотата 50 Hz / 60 Hz могат да бъдат персонализирани според изискванията.

Резюме

Комутационната уредба KYN28‑12 получава електрическа енергия чрез входящи захранващи блокове и разпределя мощността чрез шинни системи. Камиони с вакуумни прекъсвачи извършват управление на веригата; базирани на микропроцесор защитни релета реализират защита при повреда; CT, PT и вторичните интелигентни компоненти позволяват наблюдение на веригата. Координацията на тези пет функции гарантира безопасна и надеждна работа на 12 kV електроразпределителни системи. Като производител на оригинално оборудване,Zhejiang Deyan Electric Co., Ltd.може да предостави на чуждестранни EPCs и инженерингови изпълнители пълни персонализирани услуги и услуги за доставка на разпределителна уредба KYN28-12, като служи като надежден партньор за задгранични проекти за разпределение на средно напрежение.
