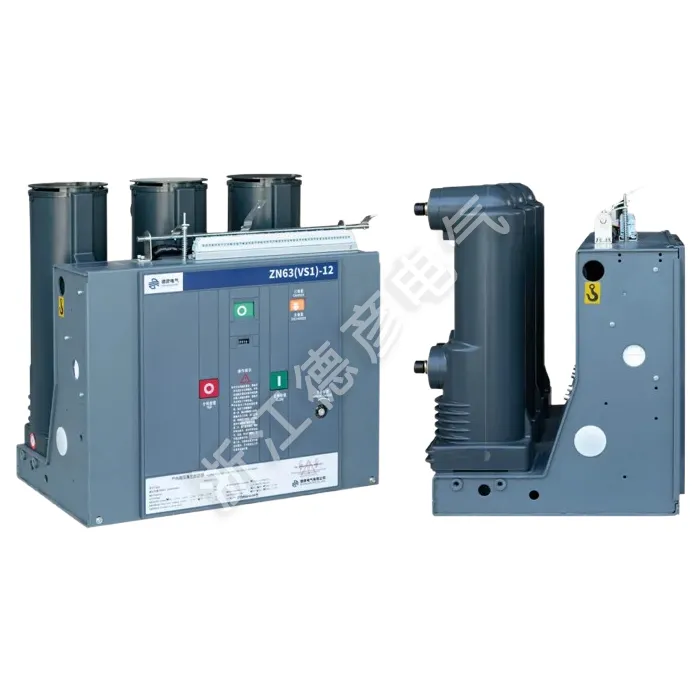

Фиксиран вътрешен високоволтов вакуумен прекъсвач

Деян Електрик е професионален доставчик с богат опит в производството на индустриални електроуреди. Фиксираният вътрешен високоволтов вакуумен прекъсвач, предназначен за 12 kV системи. Използвайки усъвършенствана технология за вакуумно прекъсване, той осигурява надеждно прекъсване на тока, минимална поддръжка и повишена безопасност. Компактен и многофункционален, той е идеален за електроразпределение и защита в различни индустриални и битови приложения.

Изпратете запитване

Описание на продукта

Фиксираният вътрешен вакуумен прекъсвач е трифазен AC 50Hz, 12KV вътрешно разпределително устройство. Подходящ е за управление и защита на промишлени предприятия, електроцентрали, подстанции и електрически съоръжения и е подходящ за често работещи обекти. Работният механизъм и тялото на прекъсвача са интегрирани. Може да бъде проектиран като фиксирана инсталационна единица или да бъде оборудван със специален механизъм за задвижване, за да образува чекмедже за използване. Частта от основната верига на стационарния вътрешен вакуумен прекъсвач може да приеме вграден втвърден клемен полюс за постигане на миниатюризация, висока надеждност и липса на поддръжка на прекъсвача. Може да бъде оборудван със средно монтирани разпределителни шкафове тип KYN28-12(GZS), а фиксираният тип може да се използва и в разпределителни шкафове XGN с фиксиран тип.

Параметър на продукта (спецификация)

Сериен номер	Име		единица	данни
1	Номинално напрежение		kV	12
2	Максимално работно напрежение		КВ	12
3	Номинален ток		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Номинален ток на прекъсване при късо съединение (номинален ток на термична стабилност - RMS)		КА	20/25	31.5		40
5	Номинален ток на затваряне при късо съединение (пик)		КА	50/63	80		100
6	Номинален пиков ток на устойчивост (номинален ток на динамична стабилност - пик)		КА	50/63	80		100
7	4S номинален ток на издръжливост на късо съединение		КА	20/25	31.5		20/25
8	Номинално ниво на изолация	Устойчивост на работно напрежение (преди и след номинално прекъсване)/1 мин. Устойчивост на напрежение на мощността	КВ	Земя 42 (Прекъсване 48)
		Устойчиво напрежение (преди и след номинално счупване) / Пиково номинално издръжливо напрежение на импулс на мълния		Земя 75 (Прекъсване 85)
9	Номинално време за термична стабилност		S	4
10	Номинална работна последователност			Разделно -0.3S - Комбинирано -180S - Комбинирано
11	Механичен живот		Второ	20000
12	Номинален ток на прекъсване на късо съединение Брой прекъсвания		Второ	50
13	Работен механизъм Номинално напрежение на затваряне (DC)		v	AC、DC 110 220
14	Номинално напрежение на отваряне на работния механизъм (DC)		v	AC、DC 110 220
15	Контактна празнина		мм	11±1
16	Свръхход (дължина на натиск на контактната пружина)		мм	3,5±0,5
17	Трифазно време на отскачане при затваряне и отваряне		г-жа	≤2
18	Време за отскачане на контакта по време на затваряне		г-жа	≤2
19	Средна скорост на пътуване		m/s	0,9~1,2
	Средна скорост на затваряне		m/s	0,5-~0,8
20	Работно време	При максимално работно напрежение	S	≤0,05
21		При минимално работно напрежение		≤0,08
22	Време на затваряне		S	0.1
23	Съпротивление на всяка фаза на главната верига		μΩ	630 ≤50		1250 ≤ 45
24	Допустима кумулативна дебелина на износване за подвижни и неподвижни контакти		мм	3

Функция и приложение на продукта

Разширено прекъсване на вакуума

Фиксиран и компактен дизайн

Висока безопасност и надеждност

Пружинен задвижващ механизъм

Гъвкава гама на приложение

◇ Компактни вторични подстанции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач

Fixed Indoor High-Voltage Vacuum Circuit Breaker
