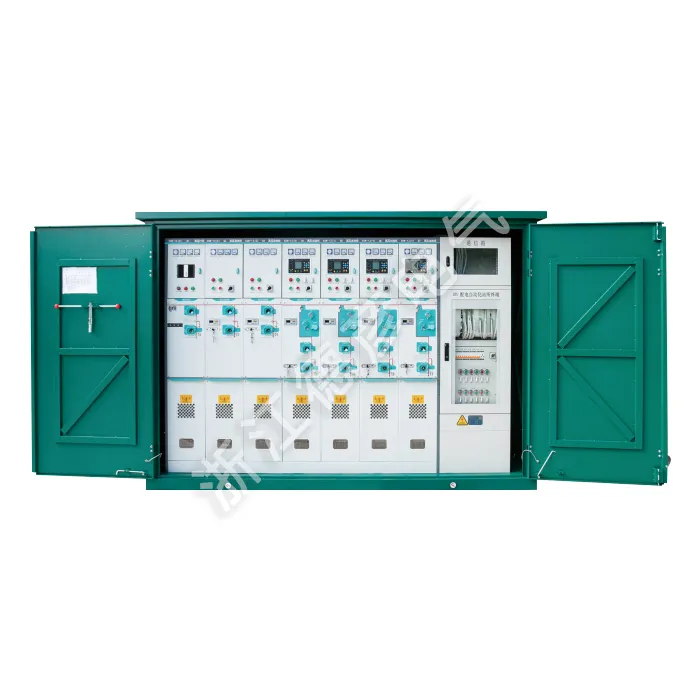

Кабелна разклонителна кутия за високо напрежение （Външна комутационна станция）

Deyan Electric е професионален индустриален доставчик на електричество с интегрирана научноизследователска и развойна дейност, производство и обслужване. Високоволтовата кабелна разклонителна кутия （Външна комутационна станция） е компактна, устойчива на атмосферни влияния външна комутационна станция за 6-35kV разпределителни мрежи. Той позволява безопасно разклоняване на кабели, свързване и изолиране чрез напълно изолирани щепселни конектори, включващи видими точки на разединяване и надеждно заземяване. Това спестяващо пространство решение опростява разширяването и поддръжката на мрежата.

Изпратете запитване

Описание на продукта

Високоволтовата кабелна разклонителна кутия （Външна комутационна станция） е компактна, устойчива на атмосферни влияния външна комутационна станция за 6-35kV разпределителни мрежи е усъвършенствано външно основно устройство с газова изолация, включващо международни стандартни технологии. Високоволтовите кабелни разклонителни кутии са проектирани за 12/24kV разпределителни мрежи, разполагат с напълно запечатана SF6 изолация, модулна конструкция и работа без поддръжка, подходящи за тежки условия. Поддържайки разширяеми функции за автоматизация, той позволява надеждно разпределение на енергията в индустриални паркове, градски зони и търговски центрове, като същевременно улеснява интелигентността на мрежата.

Параметър на продукта (спецификация)

Име на проекта			единица	Превключвател на товара
Име на проекта			единица	C-Load Switching Unit	F-Комбиниран електрически модул	V-прекъсвач
Номинално напрежение			кв	12/24	12/24	12/24
Номинална честота			Hz	50	50	50
Номинален ток			A	630	125	630
Номинален трансферен ток			A		1750
Номинално ниво на изолация	1 мин. Издържано напрежение на захранващата честота (фаза-земя)	последователно, в опозиция	КВ		42/65
		Между почивките	КВ		48/79
	Импулсно напрежение на мълния	последователно, в опозиция	КВ		75/125
	Импулсно напрежение на мълния		КВ		85/145
Номинален ток на прекъсване при късо съединение			kV	20	315	20
Номинален ток на затваряне при късо съединение			КА	50	80	50
Номинален ток на затваряне при късо съединение (превключвател за заземяване)			КА	50		50
Номинален кратковременен издържан ток		Главна верига	kA	20	20	20
Номинален кратковременен издържан ток		Превключвател за заземяване	КА	20	20	20
Оценена краткотрайна продължителност		Главна верига	S	4		4
Оценена краткотрайна продължителност		Превключвател за заземяване	S	4	4	4
Номинален пиков ток на издръжливост		Главна верига	КА	50		50
Номинален пиков ток на издръжливост		Превключвател за заземяване	КА	50	50	50
Тест с вътрешна дъга (Тест с дъга с вътрешно горене)			A	630	20kA/0,5s	630
Номинален ток на прекъсване на затворена верига			A	630	Ограничен от предпазителя	630
Номинален ток на прекъсване при активен товар			A	10	Ограничен от предпазителя	25
Номинален ток на зареждане и прекъсване на кабела			Второ	5000	17.4	3000
Механичен живот		Превключвател за зареждане/изключване	Второ	3000	5000	3000
		Превключвател за заземяване	Второ		3000	10000
		Вакуумен прекъсвач	Mpa
Налягане на SF6 газ (абсолютно налягане при 20°C)					0.035
Годишен процент на удар от мълния					≤0,025% годишно
Степен на защита за въздушна камера и тръба с предпазител					IP67
Степен на защита на корпуса и корпуса					IP4X

Функция и приложение на продукта

Компактен външен дизайн

Пълна защита на околната среда

Усъвършенствана технология за газова изолация

Гъвкава модулна конфигурация

Работа без поддръжка

Сайтове за приложения

◇ Компактни вторични абонатни станции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач
