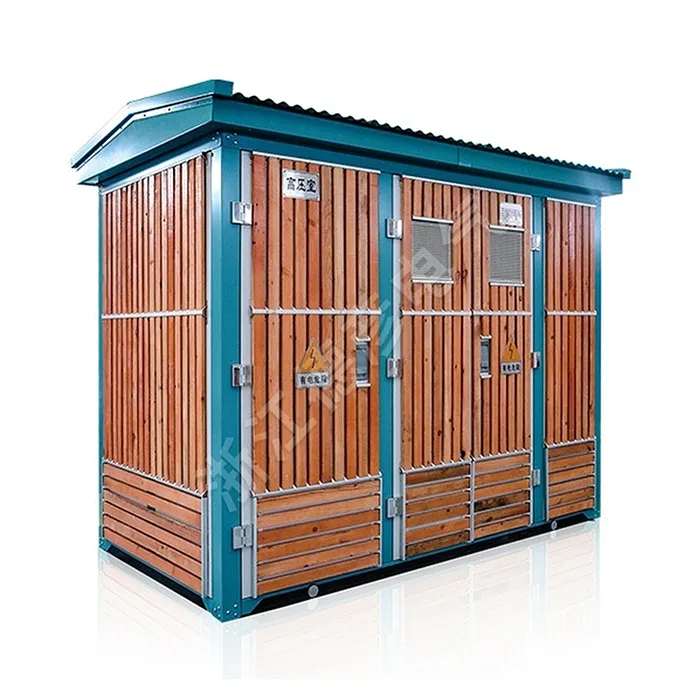

Сглобяеми подстанции за високо/ниско напрежение

Деян Електрик е професионален доставчик с богат опит в производството на индустриални електроуреди. Сглобяемата подстанция за високо/ниско напрежение е компактно, напълно затворено и типово изпитано решение за разпределение на енергия от 12kV до 400V. Този "plug-and-play" модул интегрира трансформатор, комутационна апаратура HV/LV и системи за управление в един, здрав и устойчив на атмосферни влияния корпус. Осигурява надеждно енергоснабдяване, повишена безопасност и е идеален за бързо внедряване в градски, индустриални и търговски приложения

Изпратете запитване

Описание на продукта

Сглобяемата подстанция за високо/ниско напрежение се използва широко в надграждане на градската мрежа, жилищни общности, високи сгради, промишлени и минни съоръжения, хотели, търговски центрове, летища, железопътни линии, петролни полета, докове, магистрали и временни енергийни съоръжения както за вътрешни, така и за външни приложения.

Сглобяемата подстанция за високо/ниско напрежение е напълно интегрирано, компактно решение за трансформиране на средно напрежение (напр. 12 kV или 40,5 kV) към ниско напрежение (400 V). Това "plug-and-play" устройство съчетава трансформатори, разпределителна апаратура за ВН/НН и системи за управление в здрав, устойчив на атмосферни влияния корпус. Той осигурява надеждно разпределение на енергията, позволява бързо внедряване на място с минимални строителни работи и е идеален за градски, промишлени и възобновяеми енергийни приложения.

Параметър на продукта (спецификация)

● Технически спецификации на превключвателя на товара

Сериен номер	Име	единица	FKN12-12 Превключвател на товара	FZN25-12 Превключвател за вакуумен товар
1	Номинално напрежение	kV	10
2	Максимално работно напрежение	kV	12
3	Номинална честота	Hz	50
4	Номинален ток	A	630
5	Номинален ток на прекъсване	A	630
6	Ток на термична стабилност (RMS)	kA/S	20/2	20/4
7	Ток на динамична стабилност	kA	50	50
8	Ток на затваряне на късо съединение (пик)	КА	50	50
9	Цикли на прекъсване при пълно натоварване	Второ	20	10000
10	Механичен живот	Второ	2000	10000
11	1 мин. Издържано напрежение на захранващата честота (фаза-фаза и фаза-земя)	kV	42	42
12	Импулсно напрежение на мълния (относително и спрямо земята)	kV	75	75

● Технически спецификации за предпазители за високо напрежение

Сериен номер		Номинално напрежение (kV)	Ток на прекъсване (A)	Ток на прекъсване (KA)	Номинален предпазител (A)
UK модел	Домашен модел	Номинално напрежение (kV)	Ток на прекъсване (A)	Ток на прекъсване (KA)	Номинален предпазител (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Забележка: Определя се от това дали има монтиран ударник. N означава липса на ударник, A означава наличие на ударник.

Сериен номер	Тип устройство за пътуване	Номинален ток на изключващото устройство A	Капацитет на прекъсване kA (AC 380V)
DW15-630		315,400,630	40
DW15-1000		630,800,1000	50
DW15-1600	Термо-електромагнитни или електронни	1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000		630,800,1000,1250,1600,2000	65 (80)
CW1-3200	Интелигентен	2000, 2500, 3200	100

Функция и приложение на продукта

Компактен, интегриран "Plug-and-Play" дизайн

Здрав и устойчив на атмосферни влияния корпус

Висока безопасност и надеждност

Отлично представяне на трансформатора

Гъвкава конфигурация и лесна поддръжка

Сайтове за приложения

◇ Компактни вторични подстанции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач
