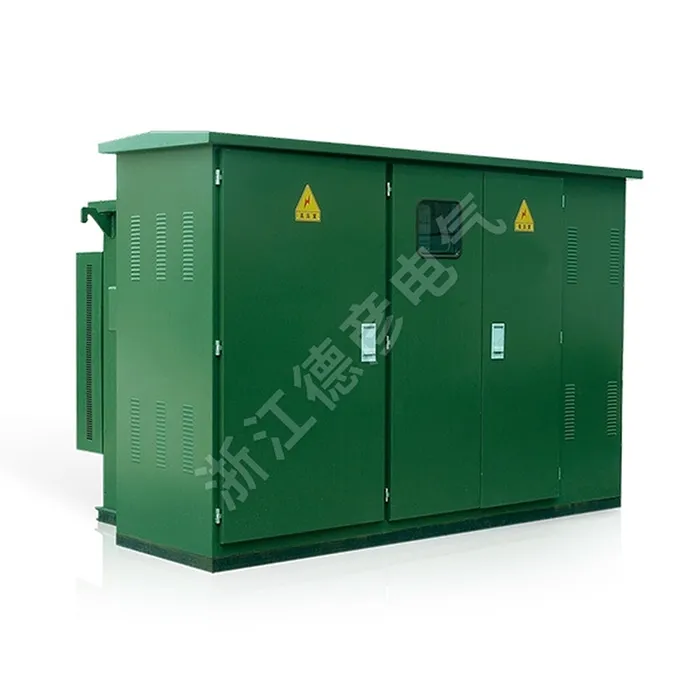

Сглобяема подстанция тип кутия в американски стил

Деян Електрик е професионален доставчик с богат опит в производството на индустриални електроуреди. Сглобяемата подстанция тип кутия в американски стил е компактно, напълно интегрирано решение за разпределение на електроенергия 10kV-35kV. Той разполага със защитен от фалшифициране, устойчив на атмосферни влияния стоманен корпус с класически естетичен дизайн. Този "plug-and-play" модул съчетава високоволтов пръстеновиден основен модул, трансформатор с ниски загуби и разпределителна апаратура за ниско напрежение в една здрава система. Осигурява надеждна работа, лесен монтаж и е идеален за обществени пространства, жилищни райони и промишлени приложения.

Изпратете запитване

Описание на продукта

Сглобяемата подстанция тип кутия в американски стил включва напреднала международна технология, като същевременно е съобразена с местните условия. Сглобяемата подстанция тип кутия в американски стил се отличава с компактен дизайн, лесен монтаж и поддръжка, нисък шум, ниски загуби, защита против кражба, силен капацитет при претоварване и цялостни предпазни мерки. Подходящ е за нови жилищни райони, зелени пояси, паркове, гари, хотели, строителни обекти, летища и други подобни

Параметър на продукта (спецификация)

Сериен номер	Име	единица	Технически спецификации
1	Номинално напрежение	кв	10/0,4 (високо налягане/ниско налягане)
2	Максимално работно напрежение	кв	12 (страна с високо напрежение)
3	Номинална честота	Hz	50
4	Номинален капацитет	KVA	50-1600
5	1-минутно издържано напрежение на мощността	КВ	35
6	Импулсно напрежение на мълния	КВ	75
7	Метод на охлаждане		Потопено в масло самоохлаждане
8	Ток на прекъсване на резервен предпазител с високо напрежение	kA	50
9	Ток на прекъсване на предпазител	КА	2.5
10	Температура на околната среда	℃	-35-+40
11	Допустимо повишаване на температурата на намотката	k	65
12	Регулиране на напрежението на празен ход		±5% или ±2 × 2,5%
13	Ниво на шум	dB	50
14	Степен на защита		IP43

Таблица с технически спецификации на трансформатора

Включващ ново трансформаторно ядро от серия S9, което предлага ниски загуби, отличен капацитет на претоварване и силна устойчивост на късо съединение. Всички крепежни елементи са обработени с мерки против разхлабване, което елиминира необходимостта от повдигане на сърцевината. Като алтернатива се предлагат и превъзходните трансформатори от серия S10 и серия S11.

Капацитет kVA	Напрежение kV		Обозначаване на група за връзка	Ток на празен ход %			Ток на празен ход %			Импеданс напрежение %	S9	S10	S11
Капацитет kVA	Високо налягане	Ниско налягане	Обозначаване на група за връзка	S9	S10	S11	S9	S9	S11	Импеданс напрежение %	S9	S10	S11
50	10±5% или ±2×2,5%	0.4	Dyn11 или Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Функция и приложение на продукта

Интегриран и компактен дизайн

Ядро на трансформатор, потопен в масло

Висока безопасност и устойчивост на фалшифициране

Предварително тестван за надеждност

Гъвкав монтаж и заземяване

Сайтове за приложения

◇ Компактни вторични абонатни станции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач

American-style Prefabricated Box-Type Substation
