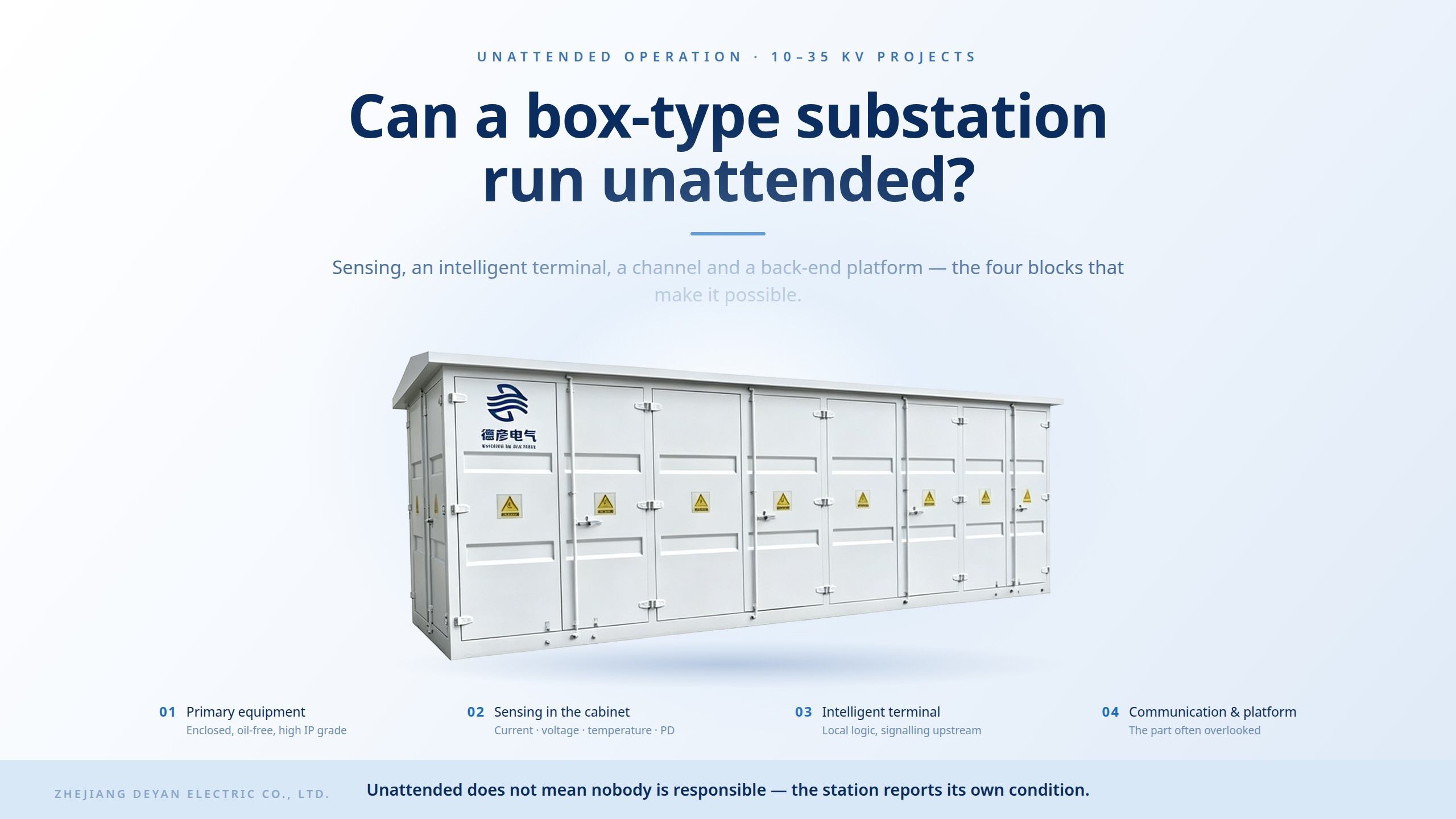

Може ли подстанция тип кутия да работи без надзор?

Все повече се очаква разпределителните помещения и компактните подстанции да работят без постоянен оператор на място. Въпросът вече не е дали оборудването може да го направи, а от какво се нуждае станцията около нея — сензори, интелигентен терминал, комуникационен канал и бек-енд платформа, всичко планирано от самото начало. Станция, която е "умна" само на хартия, пак ще се нуждае от ежедневни посещения.

I. Какво всъщност означава операция без надзор

Без надзор не означава, че никой не носи отговорност. Това означава, че станцията отчита собственото си състояние: дистанционно качване в реално време на работните данни, автоматично алармиране и позициониране на неизправности, дистанционно управление на затваряне и отваряне и ранно предупреждение за необичайни условия като прегряване на ставите, дефекти на вътрешната изолация или ниско налягане на газа при моделите с газова изолация. След това оперативният персонал извършва планирана инспекция и поддръжка, вместо да седи на място - точно поради тази причина този модел се превърна в основно изискване при обновяване на градската мрежа, парково разпределение, фотоволтаични станции и станции за съхранение на енергия и проекти за железопътен транспорт.

II. Четирите градивни блока

1. Основно оборудване, което оцелява без ежедневно внимание

Напълно затворена работа на цялата станция без масло и висока степен на защита предпазват шкафа от дъжд, прах, влага и мъгла от крайбрежна сол. Подстанциите от тип кутия, изградени с алуминиево-цинкови стоманени шкафове и техники за производство на контейнери, също предлагат пълна заграденост и мобилност, така че станцията може да бъде преместена, ако оформлението на проекта се промени.

2. Сензори вътре в шкафа

Сензори за ток и напрежение, модули за измерване на температура и модули за наблюдение на частичен разряд са вградени в основното оборудване; моделите с газова изолация допълнително следят налягането в газовата камера.

3. Интелигентен терминал като локална процесорна единица

Външен интелигентен разпределителен терминал събира сигналите, изпълнява локална логика и комуникира с бек-енд системата.

4. Комуникация и бек-енд платформа

Качването на данни, алармирането и дистанционното управление на превключване изискват комуникационен канал и платформа за наблюдение от страна на клиента. Това е частта, която най-често се пренебрегва, когато оборудването се доставя отделно от системата за автоматизация.

III. Какви промени в интеграцията между начално и средно образование

Традиционните шкафове изпълняват само първични комутационни функции и не се адаптират към нов тип захранващи системи. Първично-вторичната интеграция вгражда сензори и модули за наблюдение вътре в шкафа и ги свързва с външен интелигентен разпределителен терминал, така че цялостната система може да реализира отдалечено качване на данни в реално време, автоматично локализиране на повреда, докладване и изолиране на сегменти, дистанционно управление на затваряне и отваряне и ранно предупреждение за прегряване на ставите и дефекти във вътрешната изолация. Това е практичният носител за автоматизация на разпределението и е широко съчетан с нови подстанции с енергийни кутии и интелигентни градски електроразпределителни мрежи.

Забележка:интелигентни разпределителни терминали и компоненти за мониторинг са закупени спомагателни части. Deyan Electric отговаря за структурния дизайн на шкафа, сглобяването на основното оборудване, интегрирането на окабеляването и цялостното пускане в експлоатация преди доставката.

IV. Какво да потвърдите, преди да посочите

Първо дефинирайте списъка с функции — кои сигнали трябва да се наблюдават и кои операции трябва да се контролират дистанционно — вместо просто да поръчате „интелигентен шкаф“. Потвърдете комуникационните условия на сайта и бек-енд платформата на клиента. Проверете условията на околната среда, включително вътрешна или външна инсталация, влажност, прах, солена мъгла, необходимата степен на защита и всички изисквания за работа без масло или екологична газова изолация. Проверете електрическите параметри: номинално напрежение в диапазона 10–35 kV, номинален ток, ток на прекъсване при късо съединение, капацитет на трансформатора и координация на защитните настройки между горните и долните превключватели. И накрая, получете валидни протоколи от типови изпитвания и документи за квалификация, запазете схемата в рамките на стабилно масово произвежданите модели шкафове и начертайте ясна граница между доставените шкафове и интелигентните компоненти, закупени отделно.
