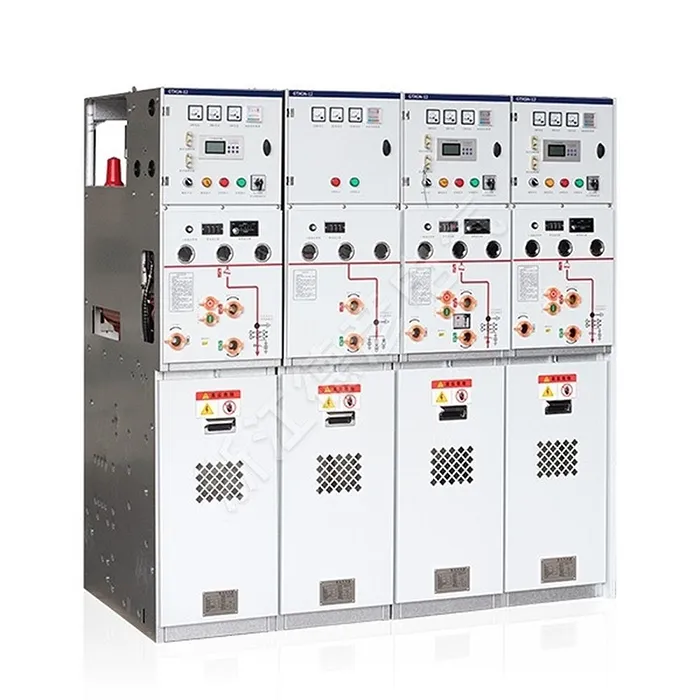

AC металоизолирана пръстеновидна главна комутационна апаратура

Deyan Electric е професионален индустриален доставчик на електричество с интегрирана научноизследователска и развойна дейност, производство и обслужване. AC металоизолираната пръстеновидна главна разпределителна уредба е компактна, въздушно изолирана единица за надеждно вторично разпределение на 10-12 kV. Проектиран за рингови главни системи, той осигурява безопасно превключване на товара, изолиране на повреда и непрекъснато захранване. Неговият здрав, модулен дизайн предлага лесна поддръжка и е идеално подходящ за градски мрежи, промишлени зони и търговски комплекси, изискващи надеждна и рентабилна мрежова производителност.

Изпратете запитване

Описание на продукта

AC металоизолираната пръстеновидна главна разпределителна уредба е напълно изолирано, запечатано и неизискващо поддръжка решение. Това устройство интегрира всички живи части в един епоксидно формован блок, осигурявайки пълна устойчивост на тежки среди. Надеждният основен модул Ring е идеален за разнообразни приложения от градски мрежи до взискателни обекти като тунели и летища. Със своя компактен и безопасен дизайн, това разпределително устройство с твърда изолация гарантира експлоатационна надеждност и безопасност.

Параметър на продукта (спецификация)

Проект	единица	Параметри
рутина
Номинално напрежение	kV	12
Номинална честота	Hz	50
Издържано напрежение на мощностна честота	kV/мин	42/48
Импулсно напрежение на мълния	kV	75/85
Продължителност на дъгата	S	≥0,5
IP рейтинг за компоненти (с изключение на измервателни шкафове)		IP67
Степен на защита на корпуса		IP4X
Степен на защита на отделението		IP2X
Работно захранващо напрежение	V	DC24、48、110、220
Работно захранващо напрежение	V	AC110, 220
Шинопроводна система
Номинален ток	A	630 (1250)
Номинален краткотраен издържан ток	kA/s	20/4(25/4)
Номинален пиков ток на издръжливост	kA	50 (63)
Номинален пиков ток на издръжливост	kA	50
Блок за превключване на товара
Номинален ток	A	630
Номинален ток на затваряне при късо съединение	КА	50
Номинален краткотраен издържан ток	KA/S	20/4
Механичен живот на превключвателя на товара	Второ
Електрически живот на товарните превключватели	второ	E3
Частичен разряд	бр	≤5
Блок за прекъсвач
Номинален ток	A	630 (1250)
Номинален ток на прекъсване при късо съединение	КА	20 (25)

Проект	единица	Параметри
Номинален ток на затваряне при късо съединение	kA	50 (63)
Номинален краткотраен издържан ток	kA/S	20/4(25/4)
Механичен живот на прекъсвачи	второ	20000
Срок на експлоатация на прекъсвачи	второ	E2
Номинална работна последователност		0-0.3s-CO-180s-CO
Частичен разряд	PC	≤5
Комбиниран електрически блок за превключвател на натоварване и предпазител
Номинален ток (максимален)	A	200
Номинален ток на прекъсване при късо съединение	kA	31.5
Номинален ток (максимален)	КА	80
Частичен разряд	PC	3150
Превключвател за изключване
Номинален ток	A	630/1250
Номинален краткотраен издържан ток	КА	20/25
Оценена краткотрайна продължителност	S	4
Номинален пиков ток на издръжливост	kA	50/63
Механичен живот	Второ	3000
Превключвател за заземяване
Номинален ток	A	630/1250
Номинален краткотраен издържан ток	K	20/25
Оценена краткотрайна продължителност	S	4
Номинален пиков ток на издръжливост	k	50/63
Номинален ток на затваряне при късо съединение (пик)	КА	50
Номинални цикли на ток на затваряне при късо съединение	Второ	2
Механичен живот	Второ	3000

Функция и приложение на продукта

Сайтове за приложения

Солидна изолация за повишена безопасност и екологичност

Компактен и спестяващ място дизайн

Изключително надежден при неблагоприятни условия

Работа без поддръжка

Гъвкава и разширяема конфигурация

◇ Компактни вторични подстанции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач
