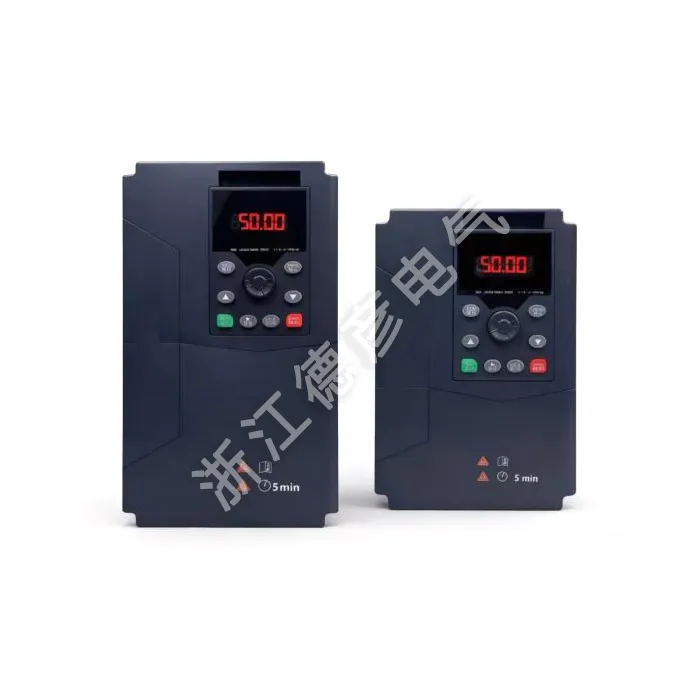

Инвертор за машина за изтегляне на тел

Deyan Electric е професионален индустриален доставчик на електричество, предоставящ надеждни решения и добро ценово предимство, покриващ европейските и американските пазари. Неговият инвертор LNC860L за машина за изтегляне на тел има усъвършенстван контрол на напрежението и стабилно качество. Подходящ за закупуване на едро, пасва на промишлеността с проводници и кабели, осигурявайки стабилна работа.

Изпратете запитване

Описание на продукта

LNC860L серия честотни преобразуватели, предназначени за машини за теглене на тел, не само притежават всички характеристики с висока производителност на 8605-векторните честотни преобразуватели, но също така могат да постигнат контрол на напрежението в затворен контур и контрол на напрежението в отворен контур, отговаряйки на различни изисквания за навиване и развиване. Има вграден математически модел за управление на опъната намотка и опори автоматично изчисляване на диаметъра на ролката. Може да се използва широко в индустрии като тел и кабел, обработка на метално фолио, навиване, изтегляне на метална тел и изтегляне на пластмасова тел. Този инвертор за машина за теглене на тел е стандартен - оборудван с комуникационна функция 485 и спирачен модул е стандартен - оборудван за мощност от 22kW и по-ниска. Диапазон на мощността: 0.75kW-400kW-380V.

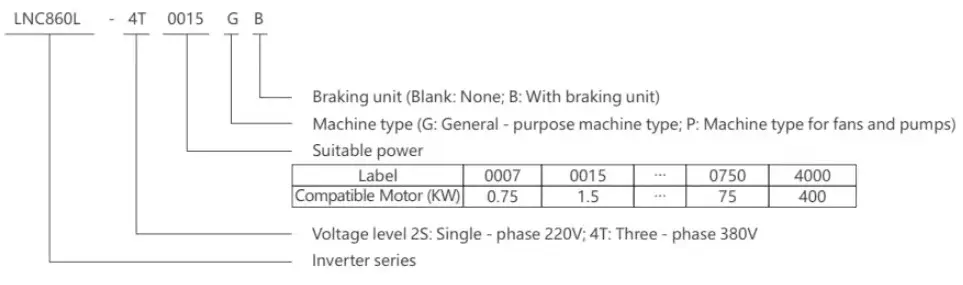

Значение на модела

LNC860L Inverter for Wire-Drawing Machine

Характеристики на продукта

▲Високопроизводително векторно управление, голям нискочестотен въртящ момент и стабилен изход

▲Поддържа различни енкодери: ABZ инкрементален, U инкрементален и резолвер

▲ Широко входно напрежение, автоматично регулиране на изходното напрежение (AR), без изключване при моментна загуба на мощност, с по-добра адаптивност

▲Поддържа управление на напрежението в затворена верига и управление на напрежението в отворена верига

▲Вграден математически модел за управление на опъната намотка, поддържа автоматично изчисляване на диаметъра на ролката

▲ Плавен старт, стабилна работа и постоянно напрежение

▲ Автоматичен проводник - откриване на скъсване, автоматична компенсация на инерцията

▲ Комбинация от системи за навиване и развиване, може да споделя DC шина, спестявайки електрическа енергия

▲Вграден усъвършенстван PID алгоритъм, с бърза реакция, силна адаптивност и лесно отстраняване на грешки

▲16 - стъпково управление на скоростта, простият PLC реализира многофункционално логическо управление като настройка на времето, постоянна скорост и посока

▲Вграденият RS485 комуникационен интерфейс поддържа Modbus протокол

▲ Множество защитни функции: пренапрежение, пренапрежение, претоварване, прегряване и др

Инструкции за табелка

МОДЕЛ:	LNC860L-4T0037GB/4T0055PB
МОЩНОСТ:	3,7KW 9A/5,5KW 13A
ВХОД:	3PH AC380V 50HZ/60HZ
ИЗХОД:	3PH ACOV-380V OHZ-400HZ
S.N:	Баркод

Списък на видовете машини

Модел на честотен преобразувател	Мощност (kVA)	Входящ ток (A)	Изходен ток (A)	Приложим двигател (KW)
Монофазно захранване:220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Трифазно захранване:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Технически спецификации

Елемент		Спецификация
Контролни характеристики	Изходна честота	0-500Hz
	Носеща честота	0.8kHz~12kHz Носещата честота може да се регулира автоматично според характеристиките на натоварването
	Разделителна способност на изходната честота	0,01 Hz
	Режим на управление	Векторно управление с отворен контур (SVC) V/F управление Векторно управление със затворен контур (FVC)
	Характеристики на въртящия момент	С компенсация на въртящия момент и компенсация на приплъзване началният въртящ момент може да достигне 150% при 0,5 Hz
	Точност на управление на въртящия момент	±5% (FVC)
	Критерий за действие за предотвратяване на спиране	Задайте като процент от номиналния ток, вариращ от 20% до 250%
	Диапазон на регулиране на скоростта	1:100(SVC) 1:1000(FVC)
	Точност на стабилизиране на скоростта	±0,5% (SVC) ±0,02% (FVC)
	Капацитет на претоварване	150% от номиналния изходен ток за една минута
	V/F крива	Четири режима: линеен; многоточков; пълно V/f разделяне; непълно V/f разделяне
	Крива на ускорение и забавяне	Режими на ускорение и забавяне по линейна или S-крива; четири времена на ускорение и забавяне; времеви диапазон на ускорение и забавяне 0.1~6500.0s
	DC спиране	DC спирачна честота: 0,00 Hz ~ максимална честота. Време за спиране: 0,0 s ~ 60,0 s, стойност на спирачния ток: 0,0 % ~ 100,0 %
	Джог контрол	Честотен диапазон на джогинг: 0.00Hz~максимална честота, време за ускорение и забавяне на джогинг 0.1s~6500.0s
	Прост PLC, многостепенна скоростна работа	Чрез вградения PLC или контролни терминали може да се постигне работа с до 16 стъпки на скорост
	Вграден PID	Той може лесно да реализира системата за управление със затворен контур за управление на процеса
	Автоматично регулиране на напрежението (AVR)	Когато напрежението на мрежата се промени, той може автоматично да поддържа постоянно изходно напрежение
	Функция за бързо ограничаване на тока	Минимизирайте в най-голяма степен грешките от свръхток и защитете нормалната работа на честотния преобразувател
Експлоатационни характеристики	Оперативен команден канал	Три канала: зададени от операционния панел, дадени от контролните терминали, дадени от серийния комуникационен порт. Може да се превключва по различни начини
	Източник на честота	Десет честотни източника: зададени от копчето на панела, дадени от работния панел, дадени от аналоговото напрежение, дадени от аналоговия ток, дадени от RS485 комуникация, които могат да се превключват по различни начини
	Допълнителен честотен източник	Десет източника на спомагателна честота. Може гъвкаво да постигне фина настройка на спомагателната честота и честотен синтез
	Входни терминали	Шест цифрови входни терминала, един от които може да се използва като високоскоростен импулсен вход. Два аналогови входни канала, Al1: входен диапазон 0~+10V, Al2: входен диапазон 0~+10V/0-20mA
	Изходни клеми	Един високоскоростен импулсен изходен терминал, извеждащ правоъгълни сигнали от OkHz~50kHz, който може да реализира изхода на физически величини като зададена честота и изходна честота Един цифров изходен терминал Един релеен изходен терминал Два аналогови изходни терминала: OV~10V/0-20mA, които могат да показват изхода на изходна честота/ток/напрежение/честотна команда/скорост на въртене/сигнали на фактор на мощността
	Защитна функция	Откриване на късо съединение на двигателя при включване на захранването Защита от загуба на фаза на входа и изхода, защита от свръхток, защита от пренапрежение, защита от ниско напрежение, защита от прегряване, защита от претоварване и др.
Окаляване	Място за кандидатстване	На закрито, без пряко излагане на слънчева светлина, без прах, корозивни газове, запалими газове, маслена мъгла, водни пари, капеща вода или сол и др.
	Надморска височина	По-малко от 1000м
	Влажност на околната среда	-10 ℃ ~ +40 ℃ (Когато температурата на околната среда е между 40 ℃ ~ 50 ℃, се изисква операция по намаляване на номиналните стойности)
	Влажност	По-малко от 95% RH, без кондензация на водни капки
	Вибрация	По-малко от 5,9 m/s² (0,6 g)
	Температура на съхранение	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
