Главно разпределително устройство с пръстен в метален корпус

Deyan Electric е професионален индустриален доставчик на електричество с интегрирана научноизследователска и развойна дейност, производство и обслужване. Главното разпределително устройство с метален пръстен за променлив ток е компактно и надеждно решение за вторично разпределение на енергия в мрежи 10-12kV. Неговият здрав дизайн с метална облицовка осигурява безопасност и издръжливост, идеален за рингови системи в градски мрежи, промишлени предприятия и търговски комплекси. Това устройство осигурява ефективно превключване на товара, надеждно изолиране на повреди и изисква минимална поддръжка, гарантираща непрекъснато захранване и повишена безопасност при работа

Изпратете запитване

Описание на продукта

Главната разпределителна уредба с променлив ток в метален корпус е компактно и надеждно решение за разпределителна уредба, проектирано за 12kV, 50Hz разпределителни мрежи. Основната разпределителна апаратура с метален пръстен за променлив ток отговаря на стандартите IEC 62271-200 и GB 3906 и може да бъде конфигурирана с ключови компоненти от ABB или високопроизводителни битови превключватели (SFL-12/24). Отличаващ се с прецизно занитен шкаф със защита IP3X и здрави механични блокировки, той осигурява безопасна работа и предотвратява неправилна работа. Уредът е лек, лесен за поддръжка и подходящ както за градски, така и за селски мрежови приложения.

Параметър на продукта (спецификация)

Номер	Име	единица	Параметри
1	Номинално напрежение	kV	12
2	Номинална честота	HZ	50
3	Номинален ток на главната шина / максимален номинален ток на предпазителя	A	630, 125
4	Номинален краткотраен ток на главната верига и заземителната верига	kA/s	20, 3
5	Номинален пиков ток на главната верига и заземителната верига	КА	50
6	Номинален ток на затваряне при късо съединение на главната верига и заземителната верига	kA	50
7	Цикли на прекъсване с пълен капацитет за превключватели на товара	Второ	100
8	Ток на прекъсване на предпазител	kA	31,5, 40
9	Номинален ток на прекъсване на затворена верига	A	630
10	Номинален трансферен ток	A	630
11	Механичен живот	второ	2000
12	1 мин. Издържано напрежение на захранващата честота (пиково), спрямо земята/изолация	kV	42, 48
13	Устойчивост на импулс на мълния (върхово) фаза към фаза, фаза към земя/изолация	kV	75,85
14	1-минутно издържано напрежение на мощностна честота на вторичната верига	kV	2
15	Степен на защита		IP3X

Функция и приложение на продукта

Здрава метална конструкция

Компактен и спестяващ място

Надеждно превключване на товара и изолиране на повреди

Лесна работа и поддръжка

Широка съвместимост с приложения

Сайтове за приложения

◇ Компактни вторични подстанции

◇ Малки промишлени и минни предприятия

◇ Вятърни електроцентрали

◇ Хотели, търговски центрове, офис сгради, търговски центрове и др.

◇ C- Блок за превключване на товара

◇ D-Direct кабелна връзка

◇ Устройство за свързване на директен кабел със заземяващ ключ

◇ F- Комбиниран блок за превключвател и предпазител

◇ V- Вакуумен прекъсвач

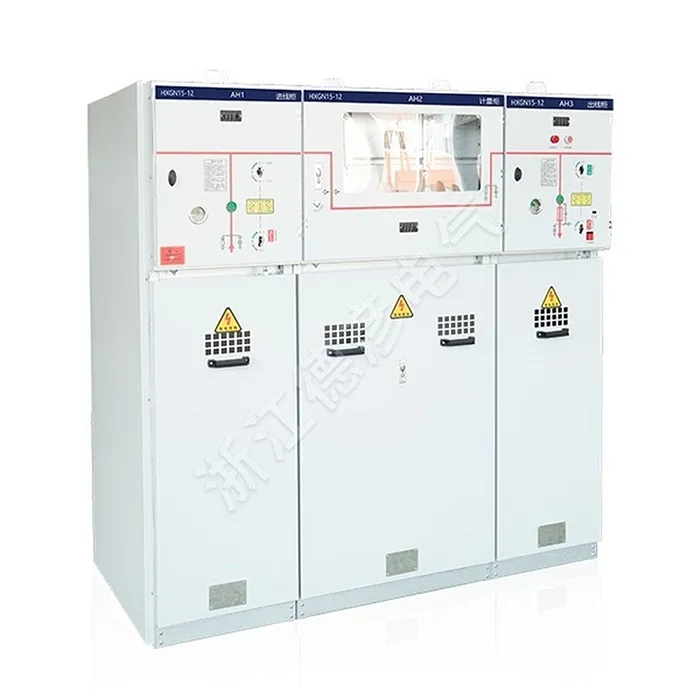

AC Metal-Enclosed Ring Main Switchgear
