Ръководство за избор на разпределителна апаратура

По същество, изборът на вида наразпределителна уредбае процес на вземане на решения, който преминава от „дефиниране на изисквания“ до „съвпадение на параметри“. За да направя процеса на подбор по-ясен, аз го разделих на осем ключови измерения. Можете да използвате това като контролен списък, като проверявате всеки елемент спрямо действителната си ситуация.

Три основни измерения за избор на разпределителна апаратура

Измерение за избор

Основни съображения

Ръководство за избор

1. Ниво на напрежение

Определете дали е за система с високо напрежение (напр. 10kV, като входяща линия/първична страна на трансформатора) или система с ниско напрежение (напр. 380V/220V, като изходящо разпределение на линия/терминал).

Това е най-фундаменталното разделение, пряко определящо нивото на изолация на оборудването и вътрешните компоненти.

2. Инсталационна среда

Преценете дали е за вътрешен или външен монтаж и дали има специални изисквания като хидроизолация (IP рейтинг), устойчивост на влага, устойчивост на корозия или защита от експлозия.  Използването на открито изисква високи степени на защита от проникване (напр. IP54 или по-високи) и корпуси от неръждаема стомана; влажни/корозивни среди изискват напълно затворено оборудване или специално покритие.

3. Функционално предназначение

Дефинирайте ясно основната цел: осветление, захранване (напр. управление на мотор), разпределение на мощността, корекция на фактора на мощността (кондензаторна банка) или измерване. Разпределителните кутии за осветление имат малки натоварвания и могат да бъдат монтирани на стена; разпределителните кутии имат големи натоварвания, често са стоящи на пода и често изискват блокове за управление на двигателя.

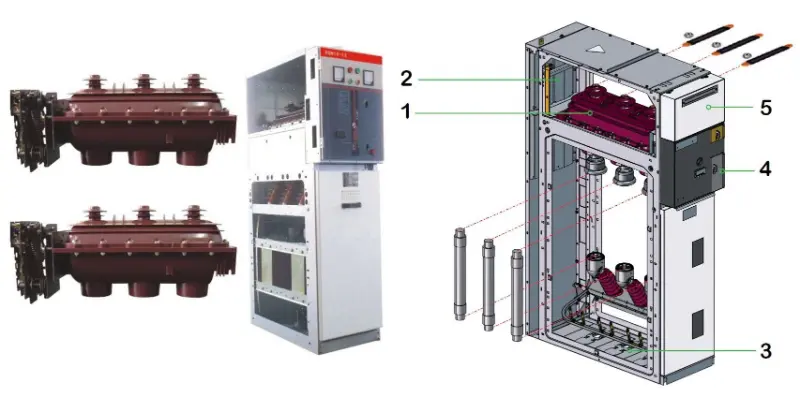

4. Структурна форма

Изберете между фиксиран тип (напр. GGD, икономичен) или разтегателен тип (напр. GCK/GCS/MNS, лесна поддръжка, висока надеждност). Фиксираният тип е подходящ за ситуации с разпръснати товари, малко вериги и ограничени бюджети.

Изтеглящият тип е подходящ за ситуации с концентрирани товари, много вериги и високи изисквания за надеждност на захранването (напр. центрове за данни, нефтохимическа промишленост).

5. Електрически параметри

Проверете номиналното напрежение, честотата и изчисления ток на системата. По-важното е да се осигури съответствие с изискванията за динамична и термична стабилност при условия на късо съединение. Капацитетът на прекъсване на прекъсвача трябва да бъде по-голям от максималния ток на късо съединение в точката на монтаж.  Съвпадението на параметрите е от основно значение за безопасната работа. Тя трябва да се основава на строги изчисления, а не само на опит или оценка.                6. Същност на проекта

Дали това е нов строителен проект, проект за обновяване или проект за разширяване на капацитета?

За ново строителство дайте приоритет на висококачествени, високонадеждни нови продукти. За обновяване/разширяване, препратка към съществуващия тип шкаф за по-лесна системна интеграция.

7. Пространство за инсталиране

Измерете дължината, ширината и височината на електрическото помещение, особено ширината на работните коридори пред и зад шкафовете.

Наличието на пространство директно ограничава размерите и разположението на шкафа. Например ширината на задния коридор трябва да отговаря на изискванията за поддръжка, а редовете от шкафове, по-дълги от 6 м, изискват две изходни точки.

8. Поддръжка и управление  Вземете предвид нивото на техническите умения на оперативния персонал и изискванията за удобство на поддръжката.

Разтегателните шкафове предлагат добра взаимозаменяемост; по време на поддръжката дефектното устройство може да бъде извадено за бързо възстановяване на захранването, но цената е по-висока.

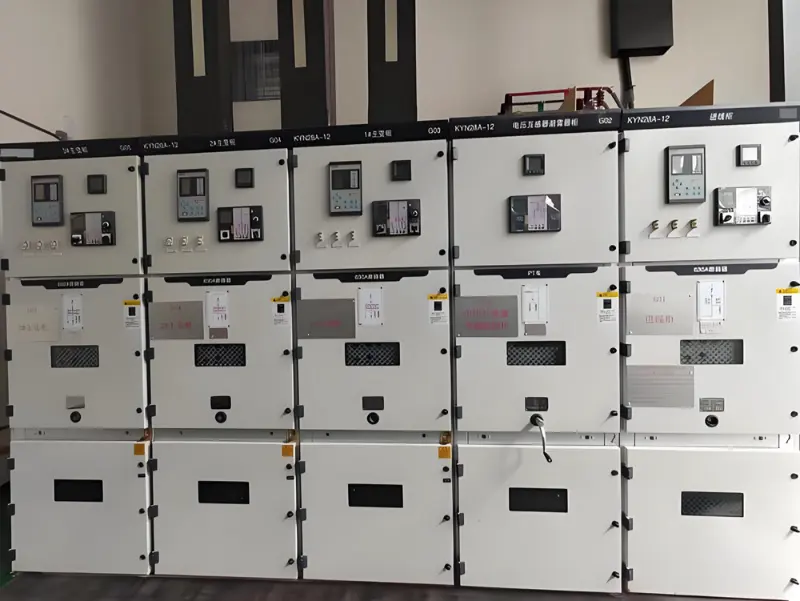

Често срещани модели на разпределителна апаратура и приложими сценарии

След като разберем основните измерения, нека да разгледаме няколко често срещани типаразпределителна апаратура за ниско напрежениена пазара. Това ще ви помогне да съпоставите вашите абстрактни изисквания с конкретни продукти.

Серия модели  Тип структура  Основни характеристики

Типични приложими сценарии

:-----------  :-------------  :--------------------------------------------------------------

GGD  Фиксиран Икономичен и практичен, проста схема, но изисква прекъсване на захранването за поддръжка.

Промишлени и минни предприятия, строителни обекти с чувствителност към разходите, по-малко вериги и ниски изисквания за непрекъснатост на захранването.

GCK       Изтегляне

Състои се от модули на Центъра за управление на двигателя (MCC). Изолираните вериги предлагат добра безопасност и надеждност. Предлага добра стойност за парите.

Енергийни системи, промишлени и минни предприятия, високи сгради, изискващи преобразуване на енергия, разпределение и управление на двигателя. В момента широко използван тип.

GCS       Изтегляне

Подобрен дизайн, базиран на GCK, гъвкава структура, добра взаимозаменяемост на чекмеджетата. Ранните версии имаха относително по-ниски нива на защита.  Разпределителни системи в големи електроцентрали, нефтохимически съоръжения и др., изискващи високи нива на автоматизация и възможност за интерфейс с компютри.

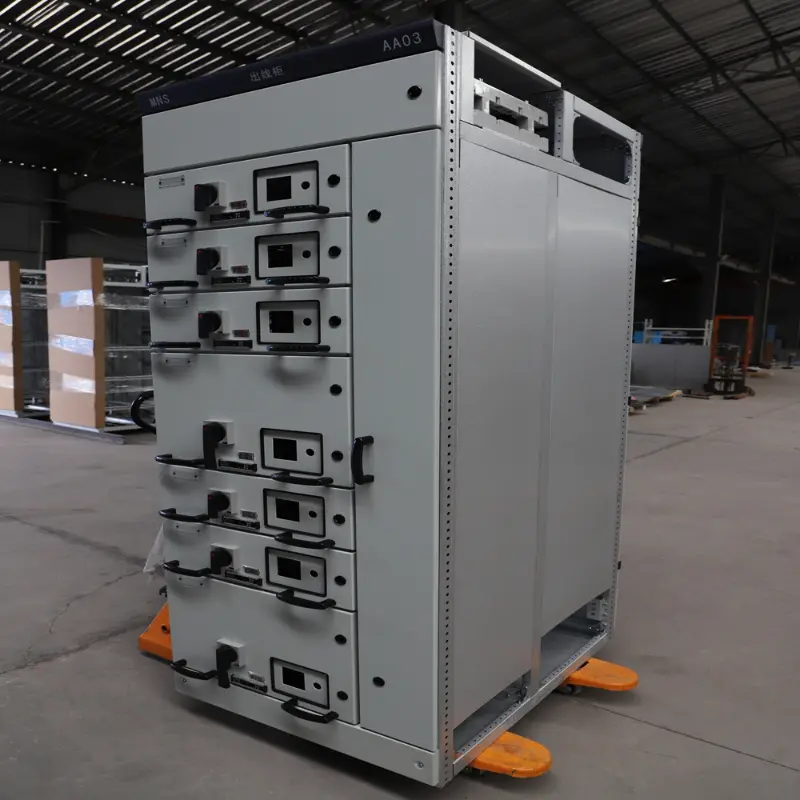

MNS       Изтегляне

Компактен дизайн, модулна структура, отлична изработка, високо ниво на защита, превъзходна производителност, но относително по-висока цена (приблизително два пъти по-висока от GCS).  Ситуации с изключително високи изисквания за надеждност на електрозахранването, безопасност и използване на пространството, като големи центрове за данни, луксозни хотели и цехове за прецизно производство.

> Накратко, от GGD до MNS, това може да се разглежда като прогресия както в производителността, така и в разходите. За повечето конвенционални проекти GCK често е разумен избор, който балансира икономичност и надеждност.
