Защо разпределителната апаратура е ключовият възел в съвременните енергийни системи?

В електрическа система,пренос на електрическа енергияот електроцентралите до крайните потребители включва серия от сложни етапи на управление, разпределение и защита. Този процес включва много повече от просто свързване на проводници; той разчита на усъвършенстван, координиран набор от оборудване. Разпределителната апаратура, служеща като критичен възел в електрическата мрежа, изпълнява функции, които се простират далеч отвъд простата концепция за "превключване". По същество това е затворен в метал монтаж, интегриращ множество функционални единици, натоварени с основни операции, като създаване и прекъсване на вериги, наблюдение на състоянието, защита от повреди и разпределение на мощността. Разбирането на разпределителната апаратура е от ключово значение за разбирането как съвременните енергийни системи постигат безопасно, надеждно и гъвкаво захранване.

Основната стойност на разпределителната апаратура се крие в нейното физическо изпълнение на "изолация" и "контрол". Енергийните системи трябва да се справят с различни работни условия, включително рутинно предаване на електроенергия и прекъсвания, безопасно изолиране по време на поддръжка на оборудването и бързо изключване по време на повреди. Чрез механичната комбинация и електрическото блокиране на своите вътрешни функционални единици, разпределителната апаратура стандартизира и осигурява тези операции. Неговият метален корпус осигурява здрава защитна бариера, отделяща физически компонентите под напрежение от външната среда и персонала. Вътрешно преградите допълнително разделят модула на независими отделения - като камерата на шините, камерата на прекъсвача и камерата за кабела. Този дизайн гарантира, че ако възникне повреда в едно отделение, нейното въздействие остава локализирано, предотвратявайки ескалацията на инцидента. Тази модулна, разпределена философия на дизайна формира основата за това как разпределителната уредба осигурява цялостна стабилност на системата.

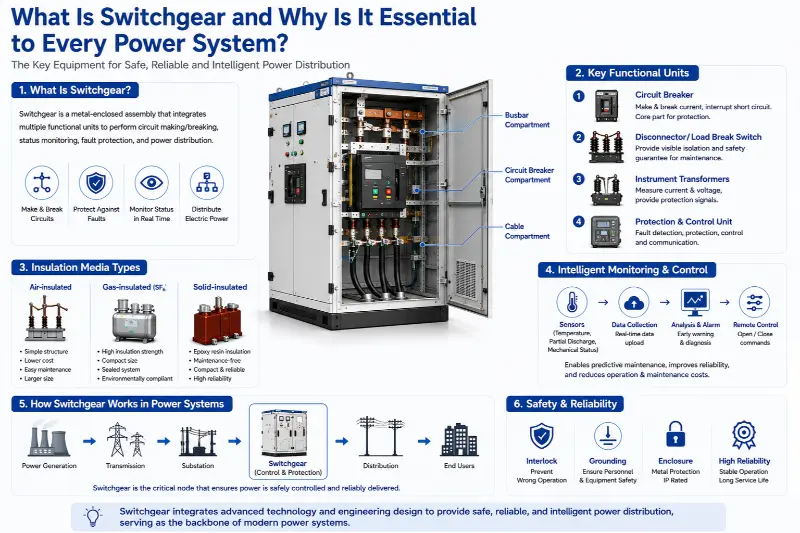

От гледна точка на функционалния състав, типичната разпределителна уредба не е просто единична част от оборудването, а миниатюрна система. Състои се от няколко ключови функционални единици, работещи съвместно:

1. Основен блок за създаване и прекъсване на веригата: Основният компонент тук е прекъсвачът. Той е в състояние да включва и прекъсва вериги при нормални условия на натоварване; по-важното е, че в случай на късо съединение или силно претоварване неговият вътрешен механизъм за изключване му позволява да се задейства автоматично в рамките на милисекунди, прекъсвайки тока на повреда. Неговата мощност на прекъсване директно определя големината на повредите при късо съединение, с които разпределителното устройство може да се справи.

2. Блок за предпазна изолация и видимо прекъсване: Тази функция се изпълнява предимно от разединители (изолатори) или прекъсвачи на товара. Разединителите се използват, след като прекъсвачът се отвори, за да се създаде ясна, надеждна въздушно изолирана междина, осигуряваща видима гаранция за безопасност при поддръжка на оборудването. Прекъсвачите на товара могат да бъдат категоризирани, както следва: 1. Въздушно изолирани: Те използват въздух при атмосферно налягане като основна изолационна среда. Предимствата включват ясна структура, по-ниски разходи и лесна поддръжка. Недостатъците включват обемисти размери на оборудването; тъй като въздухът има относително ниска диелектрична якост, за осигуряване на безопасност са необходими големи електрически разстояния. Вътрешните компоненти също са податливи на фактори на околната среда като влага и прах.

3. Газова изолация: Газът серен хексафлуорид (SF6) обикновено се използва като изолираща и дъгогасителна среда. Газът SF6 предлага отлична изолация и възможности за гасене на дъгата, което позволява на разпределителните уреди, използващи тази технология, да бъдат много компактни с малък отпечатък, като същевременно остават имунизирани срещу външни смущения от околната среда. Технологията обаче разчита до голяма степен на техники за запечатване на газ; освен това SF6 е мощен парников газ и неговото възстановяване и изхвърляне са предмет на строги екологични разпоредби.

4. Твърдо изолирани: Твърди материали, като епоксидна смола, се използват за отливане или капсулиране на компоненти на първичната верига (напр. прекъсвачи, разединители) в един интегриран модул. Тази технология напълно елиминира въздействието на външната среда и позволява работа без поддръжка, като размерът на оборудването е между тези с въздушна изолация и газоизолация. Предизвикателството се крие в изключително високите изисквания за обработка на материалите и проектиране на разсейване на топлината.

Модерният дизайн на разпределителната апаратура все повече набляга на наблюдението на състоянието и интелигентната работа и поддръжка. Традиционните модели за периодична поддръжка се изместват към предсказуема поддръжка, базирана на състоянието. Това разчита на различни сензори, инсталирани в шкафа: температурни сензори наблюдават генерирането на топлина при контактите и точките на свързване на шини; сензори за частичен разряд откриват вътрешни изолационни дефекти в ранен стадий; и сензори за механични характеристики записват скоростите на отваряне и затваряне и времето на прекъсвачите. Събраните данни се качват в бекенд система, където анализът на големи данни предоставя ранни предупреждения за потенциални грешки, което позволява целенасочена поддръжка; това значително повишава надеждността на захранването и намалява разходите за експлоатация и поддръжка.

Разпределителната апаратура не работи изолирано; неговата вторична система за управление служи като невронен интерфейс за интегриране в съвременни интелигентни мрежи. Чрез стандартни комуникационни протоколи данните относно защитата, измерването и състоянието могат да бъдат предадени към системите за автоматизация на подстанцията или диспечерските центрове от по-високо ниво. Може също така да получава команди за дистанционно управление за извършване на операции за дистанционно отваряне и затваряне. Тази способност за двупосочен обмен на информация позволява на диспечерите на мрежата да наблюдават работното състояние на периферията на мрежата в реално време и улеснява бързото изолиране на повреда и възстановяване на захранването – основни елементи в изграждането на самовъзстановяваща се мрежа.

По отношение на монтажа и дългосрочната експлоатация, работата на разпределителната уредба се влияе от множество фактори. Нивото на основата на инсталацията, моментът на затягане на връзките на шините и надеждността на заземителната мрежа служат като начални условия, които определят експлоатационните й характеристики. По време на работа вътрешните компоненти натрупват електрическо и механично износване; връзките могат да се разхлабят поради термично разширение/свиване или електромагнитни сили, което води до прегряване; а изолационните материали претърпяват постепенно стареене с течение на времето. Дори най-модерното оборудване изисква професионални инспекции, мониторинг на температурата и тестове за частичен разряд, за да се проследят промените в състоянието му.

Като критичен възел в енергийната система, разпределителната апаратура въплъщава философия на дизайна, характеризираща се с висока степен на интеграция, функционална специализация и фокус върху резервирането на безопасността. От здравата му външна метална облицовка до сложната му вътрешна електрическа логика и от основните принципи на физическа изолация до авангардни интелигентни сензорни технологии, всеки детайл служи на основна цел: установяване на надеждни контролни точки и бариери за безопасност сред сложни енергийни потоци. Дълбокото разбиране на разпределителната апаратура разкрива, че непрекъснатото, стабилно захранване не може да се приема за даденост; по-скоро разчита на строгия инженерен дизайн и продължаващата технологична еволюция зад безброй части от такова критично оборудване. Способни да включват и прекъсват вериги при номинален ток и да издържат на специфични токове на късо съединение, тези устройства често се съчетават с предпазители за специфични приложения. Механичните или електрически блокировки между тях и прекъсвачите са от решаващо значение за предотвратяване на оперативни грешки.
